Как человек, который годами работал с OEM-производителями, изготовителями панелей и инженерами-проектировщиками в области энергетики, телекоммуникаций и промышленной автоматизации, я могу вам сказать следующее: большая часть головной боли при подключении возникает не из-за кабеля — она возникает не из той коробки и не в том месте. Правильный выбор между вытяжной коробкой и Распределительная коробка — одно из тех небольших решений, которые незаметно определяют, останется ли ваша система безопасной, соответствующей нормам и простой в обслуживании в течение 15–20 лет. [Ибель ]
В этом руководстве я расскажу вам о реальных различиях между вытяжными ящиками и распределительные коробки , как мы консультируем наших клиентов по всему миру на Ningbo Bohui Electric позволяет выбирать между ними и практичными деталями дизайна, которые часто упускаются из виду в обычных статьях. [реддит ]
В повседневных проектах я рассматриваю распределительную коробку как защищенную «комнату для собраний», где проводникам разрешено подключаться, разветвляться и заделываться. [Ибель ]
Ключевые характеристики:
- Содержит постоянные соединения, заделки или соединения устройств.
- Защищает проводники от пыли, влаги и механических повреждений.
- Удерживает людей вдали от частей, находящихся под напряжением , и снижает риск возгорания.
- Обеспечивает структурированную точку для устранения неполадок и внесения изменений [реддит ]
Типичные применения:
- Цепи освещения в коммерческих зданиях и складах.
- Розетки и выключатели в жилых или легких коммерческих проектах.
- Контрольная и сигнальная проводка внутри оборудования или панелей небольших машин [Ибель ]
С инженерной точки зрения размеры распределительных коробок рассчитаны таким образом, чтобы они могли безопасно компенсировать заполнение коробки и радиус изгиба, оставляя при этом достаточно рабочего пространства для будущего обслуживания. Недостаточный размер в данном случае — один из самых быстрых способов вызвать перегрев, неаккуратное соединение и сбои при проверке. [реддит ]
Напротив, тяговая коробка — это не место «встречи» проводов; именно здесь они проходят и меняют направление без сращивания . [Ибель ]
Основные функции:
- Обеспечивает точки доступа для протягивания проводников через длинные или сложные участки кабелепровода.
- Снижает напряжение и механическое напряжение во время установки.
- Позволяет изменять направление (90°, 180°, смещение) без повреждения изоляции.
- Упрощает будущую замену проводов или модернизацию в долгосрочной перспективе [Ибель ]
В правильно спроектированных системах вытягивающие коробки:
- Не содержат соединений или устройств.
- Размещены специально для эргономики монтажника и обеспечения пространства для изгиба в соответствии с нормами.
- Чаще встречаются на промышленных предприятиях, в инфраструктуре и крупных коммерческих объектах, чем в небольших жилых проектах [Ибель ]
Быстрый психологический тест, который я использую на месте:
Если основной целью коробки является доступ и перемещение проводов , вы думаете о выдвижной коробке; если его цель — подключение и защита , вы находитесь на территории распределительной коробки. [реддит ]

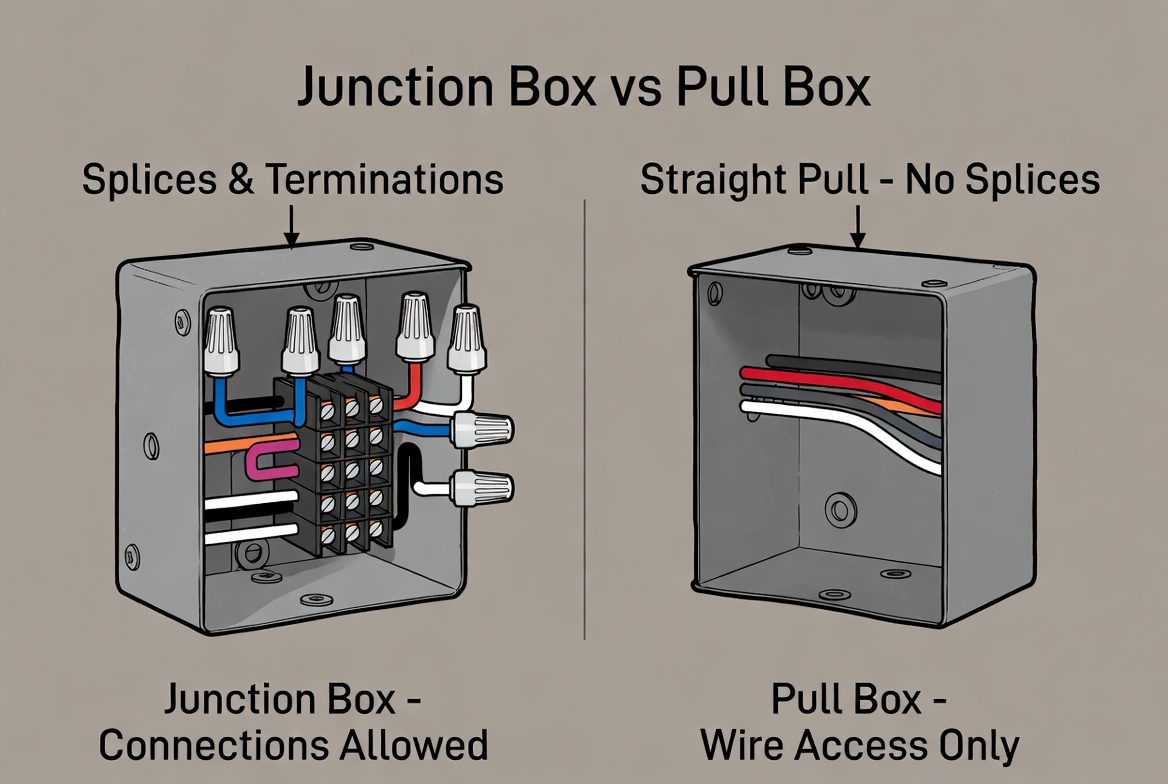

В таблице ниже отражены практические различия, которые я обсуждаю с проектными командами во время проверки дизайна. [eabel ]
| аспекта | Тяговая коробка | Распределительная коробка |
|---|---|---|
| Основная цель | Сращивание, разветвление, оконцевание проводников (Ибель ) | Протягивание и прокладка проводников через кабелепроводы (Ибель ) |
| Внутри коробки | Соединения проводов, окончания, иногда устройства | Отсутствие соединений в совместимых конструкциях; проходят проводники (реддит ) |
| Типичный размер | Более компактный, оптимизированный для подключений | Больший размер, рассчитанный на радиус изгиба и перемещение проволоки (Ибель ) |
| Типичные локации | В точках нагрузки, точках разветвления, оборудовании | На длинных участках, при смене направления, между дальними панелями (Ибель ) |
| Фокус кода | Заполнение коробки, доступность, герметичность всех соединений | Пространство для изгиба провода, размеры в зависимости от размера и угла кабелепровода (Ибель ) |
| Общие материалы | Сталь, нержавеющая сталь, пластик, стекловолокно | Подобные материалы, часто более прочные для суровых условий эксплуатации (Ибель ) |
| Диапазон затрат (типичный) | Прибл. 5–30 долларов США за стандартные модели (Ибель ) | Часто 50–500 долларов США + за большие или нестандартные размеры (Ибель ) |
| Время установки | Во многих случаях примерно 30–60 минут (Ибель ) | Часто 2–4 часа, включая верстку и вытягивание (Ибель ) |
| Роль обслуживания | Обслуживание и устранение неисправностей цепей | Точка доступа для замены, обновления и повторного извлечения (Ибель ) |
Электрики часто суммируют это различие просто: «Распределительные коробки: соединения запрещены. Распределительные коробки: соединения разрешены». Эта основная идея подкрепляется основными электротехническими нормами и стандартами. [forums.mikeholt ]
Ключевые темы соответствия, которые следует учитывать при проектировании и закупках:
- Распределительные коробки
- Регулируется правилами заполнения коробок и требованиями доступности (например, NEC 314.16 в Северной Америке). [Ибель ]
- Каждое соединение должно находиться внутри соответствующего корпуса; крышки должны оставаться доступными для осмотра и обслуживания.
- При использовании на открытом воздухе или при промывке необходимы надлежащие уплотнения, прокладки и коррозионностойкие материалы . [реддит ]
- Вытащить коробки
- На многих рынках определение размеров соответствует правилам, аналогичным NEC 314.28, в которых основное внимание уделяется пространству для изгиба провода и размеру проводника. [ляньджер ]
- Коробки должны быть установлены в легкодоступных местах для облегчения извлечения, тестирования и дальнейшей работы. [реддит ]
- Метки, описывающие ссылки на функции и схемы, считаются хорошей практикой и в сложных системах практически необходимы. [реддит ]
Если вы работаете в разных регионах, всегда соблюдайте местные стандарты (на основе IEC, NEC или национальные нормы), но основная логика проектирования — защита соединений, защита проводников и защита людей — не меняется. [ляньджер ]
С точки зрения планирования проекта решение обычно сводится к тому, что нужно системе на данном этапе маршрута . [Ибель ]
Используйте распределительную коробку, если:
1. Вам нужны постоянные соединения или заделки.
2. Вы подключаете фидер к нескольким нагрузкам (например, к нескольким рядам освещения).
3. В коробке будут установлены устройства или клеммные колодки.
4. Это место станет ключевым узлом обслуживания и устранения неполадок.
5. Вы работаете в ограниченном или закрытом помещении , где компактный корпус является преимуществом [Ибель ]
Используйте вытяжную коробку , когда:
1. Участки кабелепровода длинные (например, более 100 футов / 30 и более м) или имеют несколько изгибов.
2. Вы ожидаете в будущем модернизации или замены кабеля на этом участке.
3. Размер кабеля, радиус изгиба или сложность трассы делают прямое протягивание рискованным.
4. Вам необходимо снять нагрузку с изоляции и клемм.
5. Несколько каналов сходятся, и вам нужна контролируемая и доступная точка перехода [Ибель ]

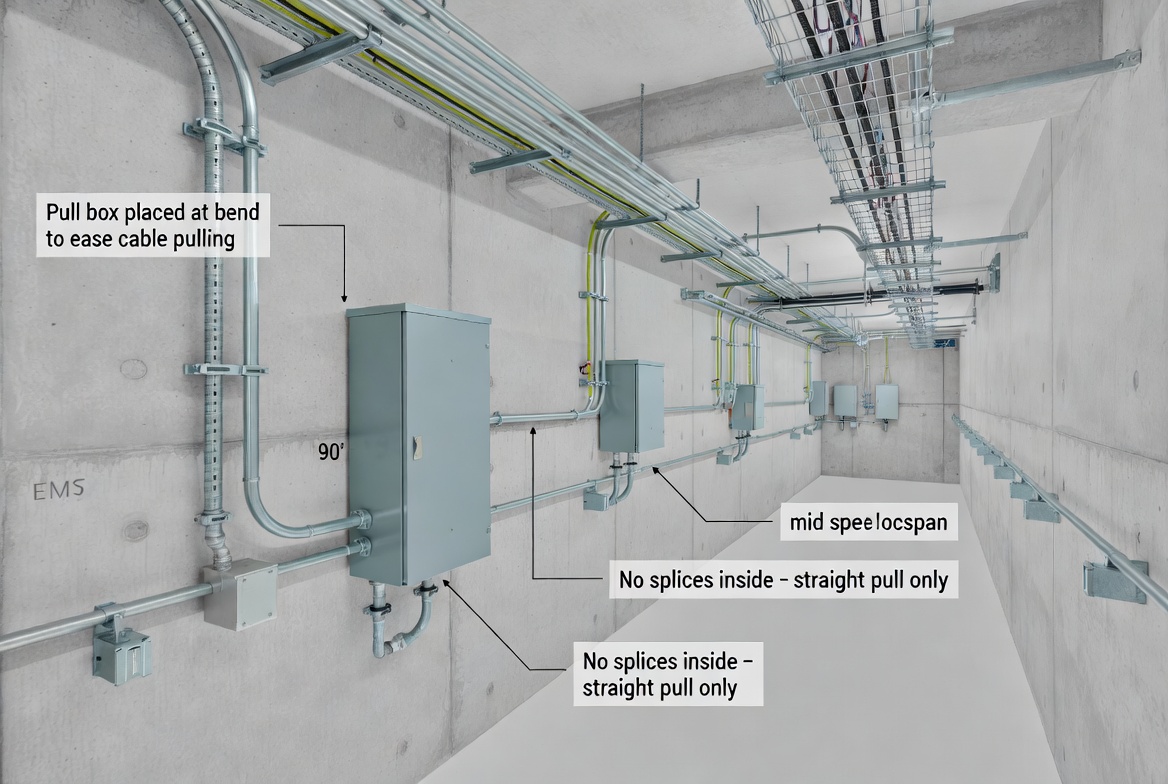

Реальный пример на промышленных объектах:
- Между главным распределительным щитом низкого напряжения и дальней технологической линией мы часто устанавливаем одну или несколько стальных тяговых коробок вдоль кабельного лотка или кабелепровода, особенно там, где направление маршрутов меняется вокруг несущих колонн.
- На самой технологической линии мы используем несколько распределительных коробок и клеммных коробок для четкого распределения питания и ввода-вывода между приводами, датчиками и местными панелями управления. [Симкона ]

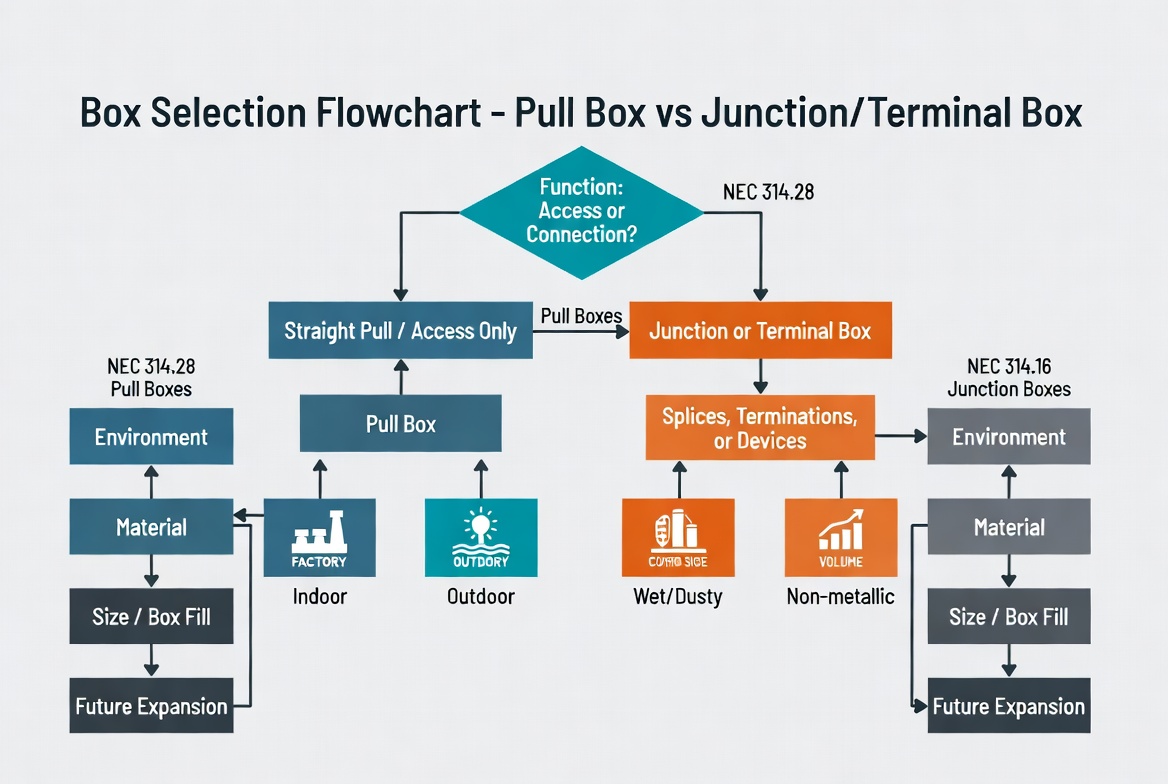

Когда мы консультируемся по поводу выбора корпуса для силовых, телекоммуникационных, сетевых или интеллектуальных производственных линий, мы работаем с простым контрольным списком, который выходит за рамки «тяги против соединения».союзники в форме ]
1. Функция первая: доступ или соединение?
- Если целью является вытягивание и изменение маршрута , мы начинаем с концепции вытягивающего ящика.
- Если целью является сращивание, разветвление, заделка или монтаж клемм , мы планируем распределительную или клеммную коробку. [Ибель ]
2. Окружающая среда и материал
- В сухих помещениях можно использовать сталь с порошковым покрытием . в целях экономии
- В условиях коррозии, на открытом воздухе или в прибрежных районах часто оправдано использование решений, армированных нержавеющей сталью или стекловолокном .
- Для телекоммуникаций, аккумуляторных батарей и инфраструктуры электромобилей также важны устойчивость к ультрафиолетовому излучению, управление конденсацией и поведение ЭМС. [союзники в форме ]
3. Пространство, тепло и будущее расширение
- Оставьте резервное пространство для дополнительных проводников или устройств, а не проектируйте с минимумом.
- Убедитесь, что внутреннее пространство обеспечивает отвод тепла, укладку кабелей и безопасные рабочие расстояния . [Симкона ]
- На «умных» предприятиях и в приложениях с большим объемом данных мы отдаем предпочтение клеммным коробкам слегка увеличенного размера, поскольку дополнительный ввод-вывод практически неизбежен. [Симкона ]
4. Стоимость владения, а не только начальная цена
- Недорогие небольшие распределительные коробки могут выглядеть привлекательно, но если техническим специалистам сложно работать внутри них, долгосрочные затраты на техническое обслуживание быстро возрастают. [Ибель ]
- Хорошо расположенная выдвижная коробка, которая экономит три часа времени на вытаскивание, часто окупается в первый же день установки. [Ибель ]
5. Интеграция с более широкой системой
- Рассмотрите, как интерфейс коробки работает с кабельными вводами, кабелепроводами, коробами, DIN-рейками и монтажными конструкциями..
- Обеспечьте интеграцию маркировки, документации и 3D-моделей в рабочий процесс проектирования, чтобы конфликты были устранены до установки. [info.panelshop ]

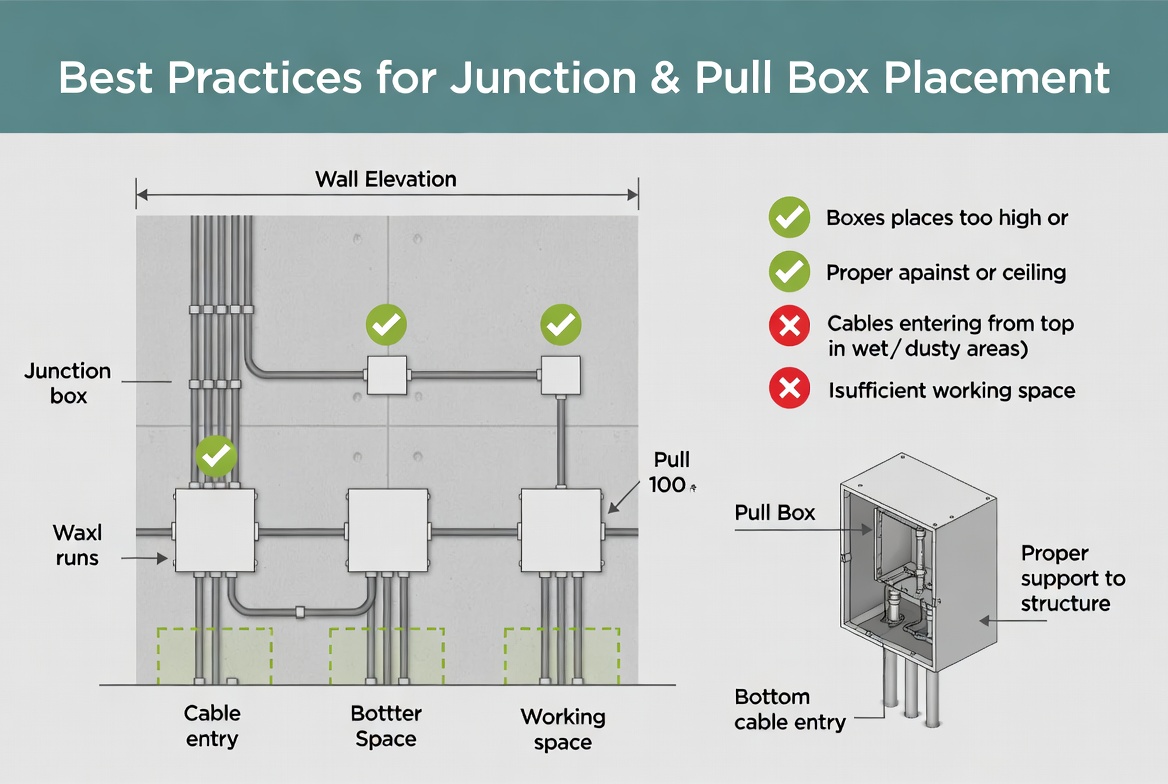

Даже при правильном выборе коробки многие проблемы проявляются во время установки, а не на бумаге. [реддит ]
Практические советы, которые мы постоянно видим, окупаются:
- Размер больше, а не меньше
- Выбирайте следующий размер больше, когда вы близки к пределу заполнения коробки или пространства для изгиба, особенно с жесткими кабелями или толстой изоляцией. [Ибель ]
- Планируйте расположение ящиков заранее
- Отмечайте запланированные положения протяжных коробок в вашей 3D-модели или чертежах маршрутов при каждом существенном изменении направления или через интервалы, соответствующие размеру кабеля и методу протягивания. [ляньджер ]
- Защищайте записи правильно
- Используйте правильные кабельные вводы, уплотнительные втулки и резьбовые втулки для обеспечения степени защиты IP и защиты от механического натяжения; это особенно важно для наружных и промывных установок. [союзники в форме ]
- Сохраняйте доступность реалистичной
- На бумаге установленная на потолке коробка может выглядеть доступной; на самом деле его могут заблокировать воздуховоды, трубы или будущее оборудование. Пройдите маршрут и думайте как техник по техническому обслуживанию. [Симкона ]
- Стандартизируйте, где это возможно
- Использование ограниченного набора стандартных размеров и материалов упрощает управление запасными частями и ускоряет установку на нескольких объектах. [тайкас ]
Эти привычки не только поддерживают безопасность и соблюдение требований, но также хорошо согласуются с ожиданиями проверок и долгосрочным планированием жизненного цикла.

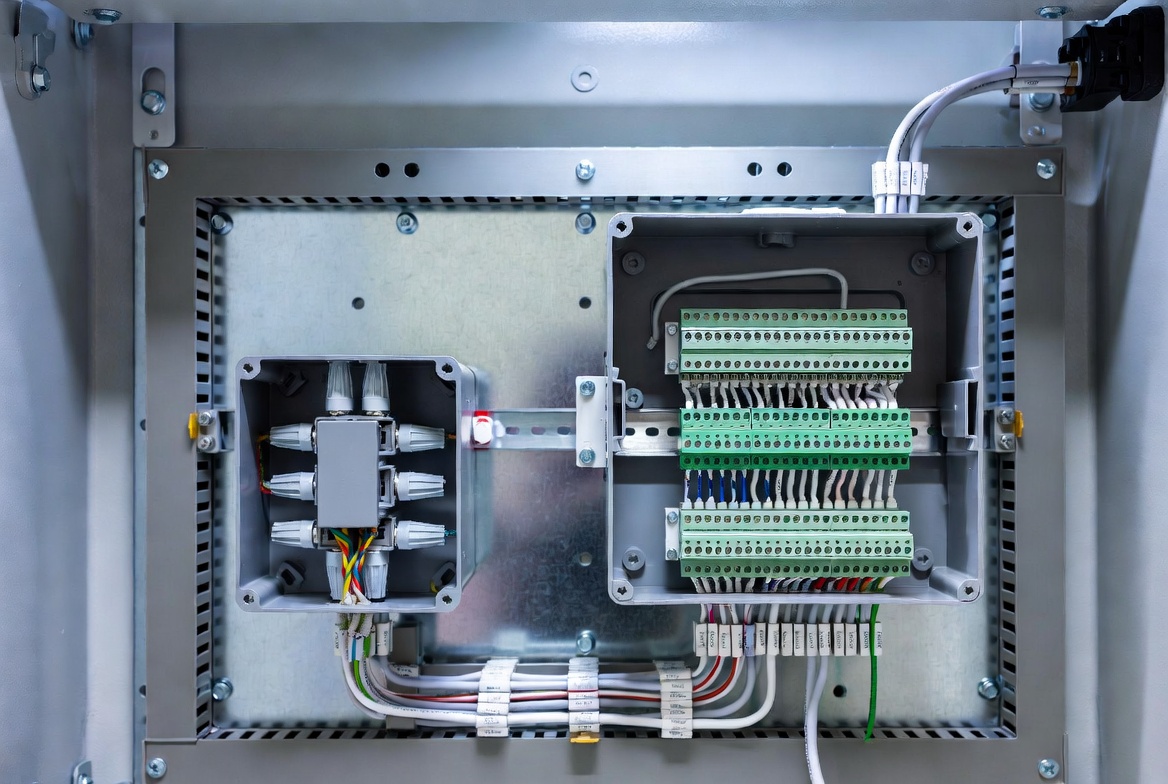

Поскольку наша компания специализируется на клеммных коробках и электротехнических корпусах из листового металла , клиенты часто спрашивают, где расположены клеммные коробки относительно тяговых и распределительных коробок. [Ибель ]
Концептуально:
- Клеммная коробка — это специализированная распределительная коробка, построенная на основе клеммных колодок и структурированной проводки , часто с DIN-рейками и системами маркировки.
- В современных промышленных и умных производственных проектах клеммные коробки становятся локальными нервными центрами : они получают электроэнергию и сигналы и аккуратно перераспределяют их по оборудованию. [Симкона ]
Там, где обычная распределительная коробка может просто защитить несколько соединений, клеммная коробка предназначена для:
- Повторяемые, документированные схемы проводки.
- Четкое разделение каналов (питание, управление и связь)
- Простое расширение ввода-вывода и устранение неполадок.
- Интеграция с панелями управления более высокого уровня и полевыми устройствами [тайкас ]
Для инженеров, проектирующих системы накопления энергии, инфраструктуру для зарядки электромобилей или большие насосные и водоочистные агрегаты, сочетание правильно расположенных тяговых коробок вдоль линий электропередачи с хорошо спроектированными клеммными коробками рядом с полевыми устройствами обеспечивает удобство обслуживания и масштабируемость.
1. Могу ли я использовать вытяжную коробку в качестве распределительной коробки?
В конструкции, соответствующей требованиям, вытяжная коробка не должна содержать соединений; как только вы начнете создавать постоянные соединения, вы функционально превращаете его в распределительную коробку и должны соответствовать всем требованиям для этого использования, включая расстояние, заполнение коробки и доступность. [Ибель ]
2. На каком расстоянии друг от друга следует размещать тянущие ящики при длинных пробегах?
Многие проектировщики добавляют тяговые коробки при значительных изменениях направления и с интервалами, соответствующими размеру проводника, методу тяги и пределам трения; длинные прямые участки длиной примерно 30–40 м часто выгоднее использовать промежуточные точки натяжения для больших кабелей. [ляньджер ]
3. Какой материал выбрать для уличных ограждений?
Для наружных или агрессивных сред обычно выбирают корпуса из нержавеющей стали, стали с покрытием или высококачественного пластика/стекловолокна с соответствующими прокладками, выбранные с учетом риска коррозии, воздействия ударов и условий УФ-излучения. [союзники в форме ]
4. Распределительные коробки предназначены только для низковольтных устройств?
Нет; Распределительные коробки используются в системах низкого, среднего и некоторых высокого напряжения при условии, что они правильно рассчитаны на напряжение, пути утечки и воздушные зазоры, уровень изоляции и условия окружающей среды. [реддит ]
5. Как обеспечить безопасность распределительных и клеммных коробок в будущем?
Оставьте свободное место для дополнительных проводников и устройств, выбирайте материалы и классы IP, соответствующие длительному воздействию окружающей среды, стандартизируйте размеры, где это возможно, и сохраняйте единообразие документации и маркировки для всех проектов. [тайкас ]
