Установка наружного Монтаж распределительной коробки — это не просто задача, которую нужно сделать своими руками, это критически важная с точки зрения безопасности работа, которая должна сочетать электрические нормы, защиту от атмосферных воздействий и долгосрочную надежность. Как производителя распределительных коробок промышленного класса , я расскажу вам, как это делают профессионалы и как вы можете применять те же стандарты дома или на объекте. [европолия ]

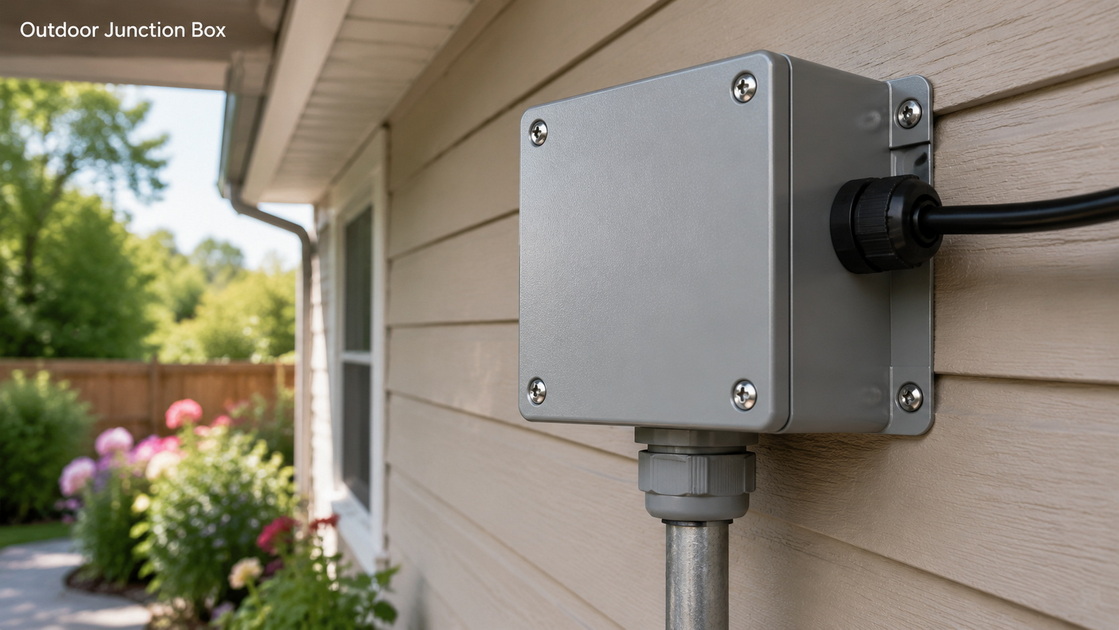

Наружная распределительная коробка — это защитный кожух, в котором соединяются, прокладываются или разветвляются электрические проводники для освещения, розеток, насосов, систем связи или управления. При установке снаружи он должен выдерживать влагу, пыль, воздействие ультрафиолета, механические воздействия и изменения температуры, сохраняя при этом доступность соединений и соответствие нормам. [ютуб ]
В жилых проектах коробки часто используются для наружного освещения, розеток, насосов и садового электроснабжения. В промышленных и коммерческих условиях, таких как интеллектуальные производственные линии, зарядные устройства для электромобилей или шкафы для передачи данных и телекоммуникаций, распределительные коробки интегрируются в более крупные электрические шкафы и системы прокладки кабелей. [бесполезная власть ]
Прежде чем устанавливать что-либо снаружи, важно выбрать совместимое с нормами и защищенное от атмосферных воздействий оборудование . Ищите следующее: [alrouf.com ]
- Класс защиты от атмосферных воздействий/водонепроницаемости . Распределительные коробки для наружного применения должны иметь маркировку «устойчивость к атмосферным воздействиям» и иметь соответствующий класс IP (например, IP65 или выше) для защиты от воды и пыли. [европолия ]
- Пригодность материала : распространенный выбор включает полиэстер, поликарбонат, окрашенную сталь и нержавеющую сталь , каждый из которых обеспечивает различные уровни коррозионной стойкости, ударопрочности и устойчивости к ультрафиолетовому излучению. [поликейс ]
- Соответствие нормам : установка должна соответствовать Национальным электротехническим нормам (NEC) или местным эквивалентам , включая правила заполнения коробки, длину проводника, заземление и доступность. [ютуб ]
В промышленных применениях инженеры все чаще выбирают шкафы и распределительные коробки для наружного применения, предназначенные для защиты от атмосферной коррозии, вибрации, внутренней конденсации и ультрафиолетового излучения, а не просто «базовый IP65». Именно такая философия проектирования лежит в основе современных металлических корпусов распределительных коробок, используемых в энергетике, телекоммуникациях, сетях, автоматизации зданий и новых энергетических системах. [европолия ]
Прежде чем приступить к работе, соберите все инструменты и материалы, чтобы избежать спешки при работе с токоведущими цепями. Типичная установка наружной распределительной коробки требует: [ютуб ]
- Всепогодная распределительная коробка и совместимая крышка (используемая крышка для розеток). [ютуб ]
- Кабельные вводы или фитинги кабелепровода, размер которых соответствует диаметру кабеля, с уплотнительными кольцами для уплотнения. [ютуб ]
- Монтажное оборудование : коррозионностойкие винты, подходящие для дерева, камня или металла. [alrouf.com ]
- Основные инструменты : дрель, отвертка, инструмент для зачистки проводов, плоскогубцы, тестер напряжения. [ютуб ]
- Аксессуары для подключения : гайки/поворотные соединители, изолента, винты заземления. [ютуб ]
- Герметик : силикон для наружного применения или уплотнитель воздуховодов вокруг входов и краев. [alrouf.com ]
Профессионально спроектированные системы, подобные тем, которые мы производим для хранения энергии, зарядки электромобилей и промышленного управления, также включают в себя герметичные двери, многоточечные защелки и кабельные вводы номинального значения для поддержания целостности корпуса в суровых внешних условиях. [европолия ]
Хорошее расположение является основой безопасной и долговечной установки. [ютуб ]
- Выберите место легкодоступное , не скрытое за стенами или оборудованием. [ютуб ]
- По возможности устанавливайте коробку под навесом или в защищенном месте, чтобы уменьшить воздействие прямого дождя. [alrouf.com ]
- Избегайте мест, где может скапливаться вода, скапливаться снег или возможны механические повреждения. [бесполезная власть ]
В промышленных условиях инженеры-электрики часто размещают распределительные коробки на структурированных монтажных рейках, шкафах или специальных кронштейнах , гарантируя, что углы ввода кабеля, радиус изгиба и доступ для обслуживания соответствуют нормам и эксплуатационным требованиям. [европолия ]
Работать вживую – это не вариант. [ютуб ]
1. Выключите автоматический выключатель, питающий участок, где будет установлена распределительная коробка. [ютуб ]
2. С помощью тестера напряжения или мультиметра убедитесь, что на кабеле или розетке нет напряжения. [ютуб ]
3. Пометьте выключатель или заблокируйте его, если с системой работают несколько человек. [ютуб ]
Профессиональные электрики подчеркивают, что обесточивание и проверка являются обязательными этапами; даже опытные монтажники могут неправильно идентифицировать цепи в сложных зданиях, если пропустят эту проверку. [ютуб ]
Независимо от того, работаете ли вы с сайдингом, кирпичом, бетоном или металлическим шкафом, поверхность должна обеспечивать надежное крепление. [ютуб ]
- Используйте распределительную коробку в качестве шаблона для разметки вырезов или точек крепления. [ютуб ]
- В блоках или панелях сайдинга аккуратно вырежьте отверстие , соответствующее площади коробки, избегая повреждения скрытых проводов. [ютуб ]
- В каменной кладке просверлите соответствующие анкерные отверстия и, при необходимости, керновое отверстие для кабелепровода или кабельных вводов. [ютуб ]
При промышленной модернизации технические специалисты часто добавляют распределительные коробки, просверливая отверстия для сальников (например, 28 мм) и монтируя их с помощью винтов M5 и квадратных гаек , обеспечивая механическую стабильность и герметичность. [ютуб ]
Наружная проводка не должна просто проходить через необработанные проемы в стенах. [бесполезная власть ]
- Проложите кабелепровод от внутренней подачи к наружной коробке, закрепив его хомутами и фитингами. [бесполезная власть ]
- В качестве альтернативы можно установить номинальные кабельные вводы с уплотнительными кольцами для герметизации армированных или гибких кабелей. [ютуб ]
- Нанесите уплотнитель воздуховода или силикон вокруг входов, чтобы предотвратить попадание влаги и внутреннюю конденсацию. [alrouf.com ]
В высоконадежных приложениях, таких как насосы, зарядные устройства для электромобилей или сети наружного освещения, часто используются термостойкие разъемы и сальники , которые не становятся хрупкими ни при жаре, ни при холоде. [ютуб ]
Подготовив входной путь, надежно закрепите коробку. [alrouf.com ]
- Расположите коробку так, чтобы ее передний край находился на одном уровне с монтажной поверхностью для правильного сжатия прокладки и установки крышки. [ютуб ]
- Используйте винты, предназначенные для использования вне помещений , и следуйте схеме монтажа, указанной производителем. [бесполезная власть ]
- Убедитесь, что коробка не раскачивается и не смещается; движение может со временем утомить проводники и нарушить герметичность. [ютуб ]
Металлические восьмиугольные или прямоугольные коробки, предназначенные для опор или розеток осветительных приборов, необходимы для многих наружных светильников и розеток, поскольку они предназначены для выдерживания как электрических соединений, так и механической нагрузки. [этот старый дом ]
Внутри коробки проводка должна быть аккуратной, закодированной и в пределах мощности. [ютуб ]
- Снимите 12–13 мм (½ дюйма) с каждого проводника. изоляцию примерно на [ютуб ]
- Поддерживайте минимальную длину проводника (часто не менее 6 дюймов внутри коробки) для безопасного соединения и будущего обслуживания. [этот старый дом ]
- Используйте соединители проводов (гайки для проводов, вставные соединители), соответствующие размеру и типу проводника. [alrouf.com ]
- Следуйте стандартным цветовым кодам:
- Черный/коричневый – горячий (живой)
- Белый/синий – нейтральный
- Зеленый/голая медь – земля [ютуб ]
Для трехфазных наружных подключений совместите красный с красным, желтый с желтым, синий с синим , при этом нейтраль и заземление должны быть подключены в соответствии с конструкцией системы. В промышленных распределительных коробках часто размещается трехфазная проводка для питания наружных ламп, насосов и технологического оборудования. [европолия ]
Заземление — это ваша последняя линия защиты от токов повреждения и напряжения прикосновения к металлическому корпусу. [этот старый дом ]
- Установите заземляющий винт в специальное резьбовое отверстие коробки и оберните вокруг него заземляющий провод перед затягиванием. [ютуб ]
- Прикрепите металлические коробки и корпуса к заземляющему проводнику оборудования , включая двери или съемные панели в больших шкафах. [европолия ]
Для корпусов распределительных коробок из стали или нержавеющей стали, используемых в распределительных устройствах или системах управления, надлежащее заземление и соединение являются требованиями к конструкции, которые рассматриваются во время сертификации панели и заводских испытаний. [европолия ]
Правильно закрыть коробку так же важно, как и подключить ее. [ютуб ]
- Аккуратно заправьте провода и установите крышку или крышку, используемую при эксплуатации , обеспечивая сжатие прокладки. [ютуб ]
- Нанесите силиконовый герметик по периметру, где это необходимо, чтобы предотвратить попадание воды. [ютуб ]
- Снова включите питание и проверьте с помощью тестера напряжения или функциональной проверки (например, включите свет или розетку). [alrouf.com ]
Если тесты показывают ненормальные показания или прерывистую работу, профессиональные установщики советуют проверить все соединения, крутящий момент на клеммах, а также целостность нейтральных и заземляющих путей, прежде чем снова вводить систему в эксплуатацию. [ютуб ]
С точки зрения производителя, поставляющего корпуса распределительных коробок для электроэнергетического, телекоммуникационного, сетевого, строительного и нового энергетических секторов, мы видим последовательную картину: большинство сбоев на открытом воздухе связаны не с ошибками проводки, а с экологическими и механическими проблемами . Чтобы их избежать: [бесполезная власть ]
- Выбирайте коррозионностойкие материалы и отделку для прибрежных, промышленных или сильно загрязненных сред. [европолия ]
- Используйте соответствующие средства защиты от натяжения (сальники, зажимы), чтобы кабели не подвергались нагрузке на входе в коробку. [ютуб ]
- Рассмотрите возможность борьбы с конденсатом — для больших корпусов проектировщики добавляют дренажные отверстия или специальные сальники, чтобы избежать скопления влаги. [европолия ]
Будучи установщиком, ориентированным на UX, подумайте о том, как кто-то будет использовать и обслуживать эту распределительную коробку через несколько лет:
- Четко промаркируйте цепи и крышки коробок, особенно при питании нескольких загрузок. [бесполезная власть ]
- Сохраняйте простую компоновку: разделяйте высоковольтную, низковольтную и управляющую проводку, где это применимо. [европолия ]
- Оставьте дополнительное место в больших коробках для будущих подключений или обновлений; промышленные проекты почти всегда растут с течением времени. [бесполезная власть ]
Наружные распределительные коробки абсолютно удобны для самостоятельного выполнения работ, если их объем прост, цепь четко обозначена и местные правила соблюдаются. Однако в таких ситуациях безопаснее и эффективнее работать с профессиональным производителем или производителем промышленных корпусов: [поликейс ]
- Мощные нагрузки, такие как зарядные устройства для электромобилей, насосы и оборудование HVAC. [ютуб ]
- Трехфазная или сложная многоцепная проводка на открытом воздухе. [ютуб ]
- Интегрированные системы , объединяющие питание, данные и управление в одном корпусе. [европолия ]
Если вам нужен надежный корпус распределительной коробки для наружного применения для проектов в области распределения электроэнергии, сетей связи, промышленной автоматизации, инфраструктуры зданий, хранения энергии или электромобилей, партнерство со специализированным производителем, который понимает как электрические стандарты, так и экологические проблемы, значительно снизит долгосрочные риски и затраты на техническое обслуживание. [бесполезная власть ]
Да. Вам следует использовать распределительную коробку, специально маркированную для использования на открытом воздухе или защищенную от атмосферных воздействий, с соответствующим классом защиты IP и материалом, подходящим для внешней среды. [alrouf.com ]
Местные нормы часто требуют использования кабелепровода или одобренных кабельных вводов для наружной проводки; прокладка оголенного кабеля через отверстие в стене редко бывает безопасной и безопасной. [бесполезная власть ]
Высота установки зависит от применения и местных правил, но коробки обычно устанавливаются на доступной высоте, избегая мест, подверженных затоплению или физическому повреждению. [этот старый дом ]
Многие домовладельцы могут безопасно установить простые наружные коробки, если они понимают основы проводки и следуют правилам, но сложные или мощные системы должны обслуживаться лицензированными электриками. [поликейс ]
В распределительной коробке обычно размещаются соединения для одной или нескольких цепей, а в наружных электрических шкафах или корпусах объединяются несколько распределительных коробок, выключателей, устройств управления и компонентов связи для более крупных систем. [поликейс ]
