Чтобы определить, требуется ли охлаждение для электрический шкаф , вы должны оценить внутреннюю тепловую нагрузку корпуса, допустимые температурные пределы компонентов, условия окружающей среды и ограничения окружающей среды, а затем сравнить полученную внутреннюю температуру с безопасными рабочими диапазонами, используя систематические расчеты или рекомендации по управлению температурным режимом. Когда ожидаемая внутренняя температура превышает рекомендуемые пределы или окружающая среда является агрессивной (высокая температура окружающей среды, пыль, влажность, агрессивная среда), активное охлаждение или охлаждение с замкнутым контуром становится необходимым для обеспечения надежности, бесперебойной работы и безопасности. [термокрай ]
Это руководство написано с точки зрения производителя промышленных корпусов (Ningbo Bohui Electric Co., Ltd.) и практикующего инженера по электротехнике и системам управления , сочетая практический опыт с современными передовыми практическими рекомендациями по управлению температурой корпуса. В нем основное внимание уделяется практическим, пошаговым методам принятия решения о том, нужно ли вам охлаждение корпуса, и если да, то какой тип и как его спланировать на ранних стадиях проекта. [термокрай ]
Чрезмерное тепло резко сокращает срок службы электрических компонентов и увеличивает частоту отказов, часто нелинейным образом. Многие производители оборудования рекомендуют поддерживать температуру корпуса ниже примерно 95–104 °F (35–40 °C) для обеспечения надежности и соблюдения гарантийных условий. [термокрай ]
Для OEM-производителей и операторов в сфере распределения электроэнергии, телекоммуникаций, промышленной автоматизации, управления зданиями, зарядки электромобилей, насосов и хранения энергии простои, вызванные тепловыми сбоями, напрямую приводят к потерям производства, перебоям в обслуживании и затратам на техническое обслуживание. Как производитель промышленных электрошкафов, мы неоднократно убеждаемся, что инвестиции в правильное охлаждение на стадии проектирования намного ниже, чем затраты на модернизацию и внеплановые отключения в дальнейшем. [термокрай ]
На высоком уровне охлаждение требуется, если расчетная внутренняя температура корпуса в наихудших условиях эксплуатации превышает максимально допустимую температуру любого установленного компонента. Это зависит от четырех ключевых факторов: [термокрай ]
- Суммарная внутренняя тепловая нагрузка (потери оборудования). [термокрай ]
- Температура окружающей среды (худшая, а не средняя). [термокрай ]
- Теплопередача через стенки шкафа (размер, материал, цвет, монтаж). [Ибель ]
- Экологические ограничения (пыль, влажность, вода, коррозионные вещества, солнечное излучение). [термокрай ]
Если какое-либо сочетание этих факторов выходит за пределы безопасных пределов внутренней температуры, необходимо внедрить какую-либо форму охлаждения (вентиляция, вентилятор, теплообменник или кондиционер). [rs-онлайн ]
Прежде чем рассматривать компоненты, необходимо определить, где и как будет использоваться корпус. Этот шаг часто пропускают, но он определяет каждое последующее решение по охлаждению. [термокрай ]
Ключевые вопросы:
- Расположение: внутренняя панельная, заводской цех, внешняя подстанция, крыша или придорожный шкаф? [термокрай ]
- Температура окружающей среды: Какова максимальная ожидаемая температура окружающей среды вблизи шкафа в наихудших условиях (например, в летний пик)? [термокрай ]
- Воздействие: подвергается ли он воздействию прямых солнечных лучей, находящегося рядом горячего оборудования (духовки, печи) или сильных сквозняков? [термокрай ]
- Загрязнения: есть ли пыль, масляный туман, влага, агрессивные химикаты или условия промывки? [термокрай ]
- Степень защиты: какой класс защиты NEMA/IP требуется (например, NEMA 4X, IP66)? [rs-онлайн ]
С точки зрения UX и дизайна мы рекомендуем документировать эти условия в простом листе проекта на этапе разработки концепции, чтобы можно было с самого начала согласовать размер корпуса, материал и климат-контроль. [термокрай ]
Каждое устройство внутри корпуса имеет свой допустимый температурный диапазон, часто указанный в его технических характеристиках. Типичные пределы: [термокрай ]
- Для ПЛК, реле и источников питания часто указывается максимальная температура окружающей среды около 40–55 °C. [термокрай ]
- ЧРП, инверторы и выпрямители могут допускать более высокие внутренние температуры, но генерируют значительные тепловые потери. [термокрай ]
Практическое правило, рекомендуемое в некоторых руководствах по передовому опыту, заключается в том, чтобы спроектировать корпус так, чтобы он работал примерно на 20 °F (≈11 °C) ниже максимально допустимой температуры компонента , чтобы обеспечить запас безопасности и продлить срок службы. [термокрай ]
В нашей собственной производственной практике мы рекомендуем клиентам определять целевую внутреннюю температуру , часто между 35–40 °C для общей промышленной электроники, и использовать ее в качестве эталона проектирования для оценки потребностей в охлаждении. [blog.airlinehyd ]

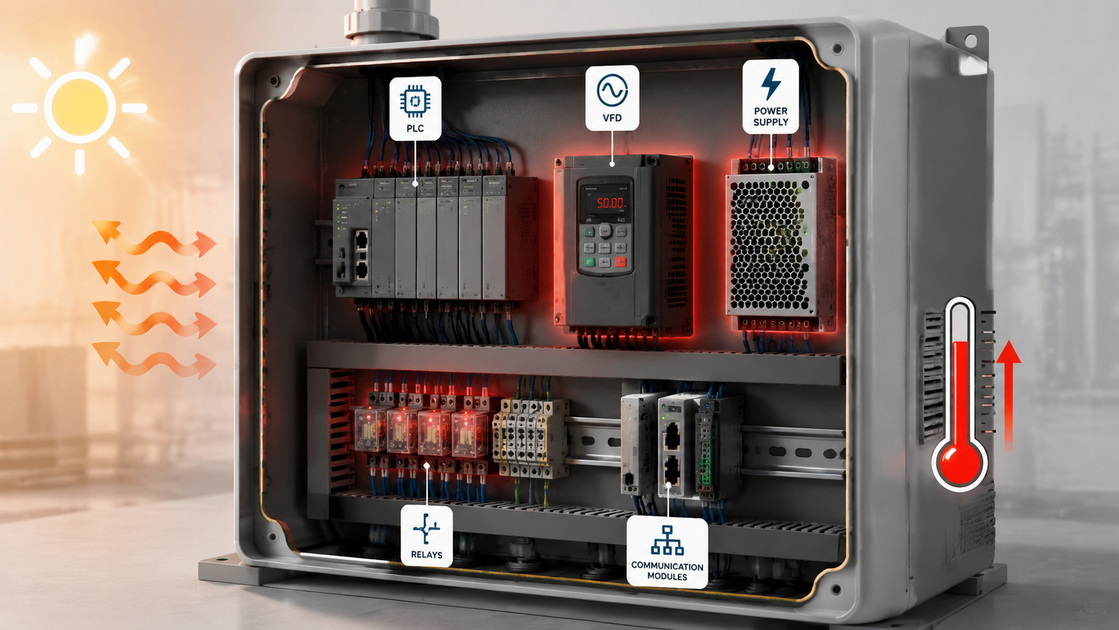

Тепловая нагрузка – это общая мощность, преобразованная в тепло внутри шкафа. Чтобы оценить: [термокрай ]
1. Перечислите все компоненты (ПЛК, приводы, реле, источники питания, контакторы, модули связи). [термокрай ]
2. Узнайте каждого компонента потери мощности или потребляемую мощность , обычно из таблиц данных. [термокрай ]
3. Для простых устройств (реле, контакторов) тепловые потери ≈ мощность катушки; для ПЛК используйте потребляемую мощность источника питания. [термокрай ]
4. Для частотно-регулируемых приводов/выпрямителей рассчитывайте тепловые потери как (P_{ ext{потери}} = P_{ ext{выход}} imes (1 - eta)), где (eta) — эффективность. [термокрай ]
Пример из отраслевого руководства:
- ЧРП мощностью 10 кВт с КПД 90% производит около 1 кВт отходящего тепла. [термокрай ]
Сложите все отдельные потери вместе, чтобы получить общую внутреннюю тепловую нагрузку (Вт) . [термокрай ]
Как производитель корпусов, мы иногда предоставляем техническую поддержку, чтобы помочь клиентам оценить тепловую нагрузку, особенно когда в температурном профиле доминируют большие приводы или источники питания. [Ибель ]
Даже при одинаковой внутренней тепловой нагрузке температура корпуса существенно различается в зависимости от:
- Размер корпуса: Корпуса большего размера часто охлаждаются меньше, поскольку тепло распространяется по большей площади поверхности. [печатная дорога ]
- Материал и цвет: металл и пластик, светлые и темные поверхности, изоляционные слои. [Ибель ]
- Установка: отдельно стоящая с циркуляцией воздуха, а не встраиваемая в стену или сгруппированная с другими шкафами. [Эдадирект ]
- Солнечное излучение. Наружные корпуса, находящиеся под прямыми солнечными лучами, могут испытывать резкое повышение внутренней температуры, если они не затенены и не изолированы. [термокрай ]
В технических документах по термическому расчету корпусов подчеркивается, что проводимость, конвекция и излучение способствуют теплопередаче, а хороший дизайн может снизить требуемую холодопроизводительность или даже полностью избежать активного охлаждения для некоторых приложений. [Эдадирект ]
Клиентам, работающим на солнечных электростанциях, зарядных станциях для электромобилей и в хранилищах энергии , мы часто рекомендуем солнцезащитные элементы или солнцезащитные экраны, а также покрытия с высокой отражающей способностью в качестве недорогих мер по снижению солнечной энергии, прежде чем рассматривать возможность установки кондиционера для тяжелых условий эксплуатации. [rs-онлайн ]
Зная тепловую нагрузку и условия окружающей среды, вы можете оценить внутреннюю температуру двумя основными способами:
- Аналитические или упрощенные формулы (с учетом площади поверхности корпуса, коэффициентов теплопередачи и разницы температур). [Ибель ]
- Онлайн-калькуляторы управления температурой корпуса (ETM), предлагаемые поставщиками систем управления температурным режимом. [термокрай ]
Некоторые промышленные источники рекомендуют использовать калькуляторы ETM, а не чисто ручные вычисления, поскольку расчеты сложны и должны учитывать несколько поправочных коэффициентов. Эти инструменты обычно запрашивают: [термокрай ]
- Размеры и материал корпуса. [термокрай ]
- Внутренняя тепловая нагрузка (Вт). [термокрай ]
- Температура окружающей среды. [термокрай ]
- Факторы окружающей среды, такие как солнечное излучение и условия монтажа. [Ибель ]
Затем калькулятор выводит либо ожидаемую внутреннюю температуру с естественной конвекцией , либо необходимую охлаждающую способность для поддержания заданной температуры корпуса. [термокрай ]
Если прогнозируемая внутренняя температура превышает допустимый предел, вы точно знаете, что требуется охлаждение . [термокрай ]
Прежде чем переходить к активному охлаждению, оцените, смогут ли пассивные меры удержать корпус в допустимых пределах. Они могут включать в себя: [resources.sw.siemens ]
- Увеличение размера корпуса для усиления естественной конвекции. [печатная дорога ]
- Улучшение внутренней компоновки, чтобы свести к минимуму точки перегрева и обеспечить циркуляцию воздуха вокруг критически важных компонентов. [печатная дорога ]
- Использование перфорированных панелей или панелей с жалюзи (для чистых помещений внутри помещений), если это позволяет класс защиты. [rs-онлайн ]
- Выбор более эффективных устройств для снижения тепловыделения. [resources.sw.siemens ]
Если эти меры, подтвержденные расчетами или моделированием, позволяют поддерживать внутреннюю температуру ниже заданной, дополнительное охлаждение может не потребоваться . Однако если температура окружающей среды высокая или окружающая среда грязная или влажная, естественной вентиляции часто оказывается недостаточно, и вам потребуются активные решения. [resources.sw.siemens ]
Когда ваша оценка показывает, что охлаждение требуется, возникает следующий вопрос: какой метод лучше всего подходит для вашего применения, финансовых ограничений и условий окружающей среды? [термокрай ]

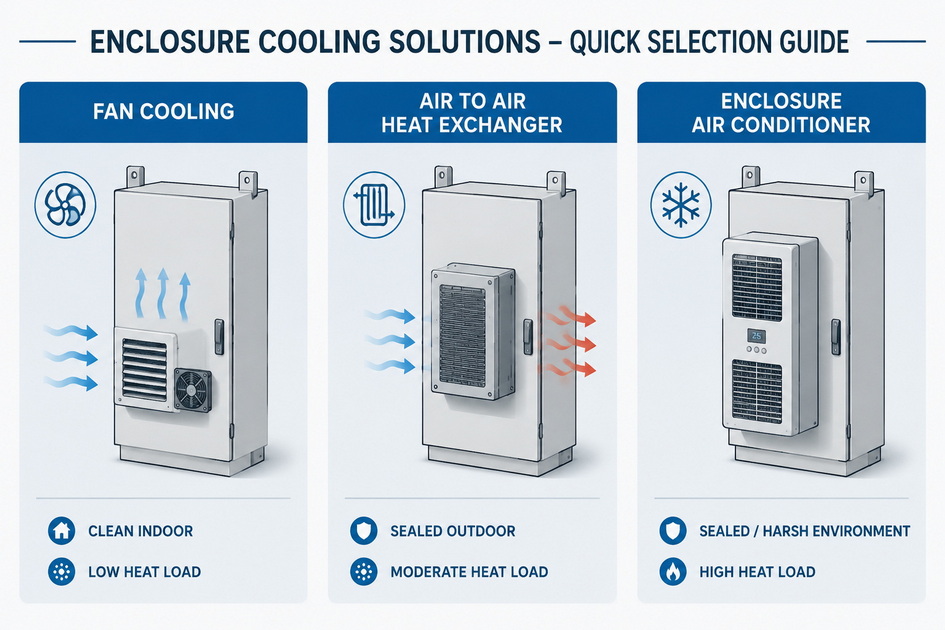

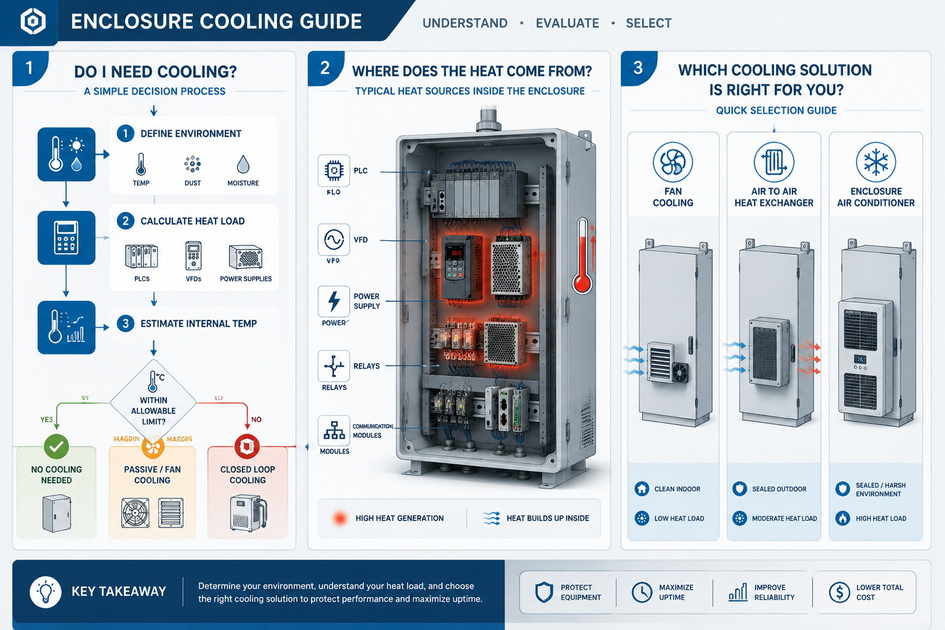

| Способ охлаждения | Типичный вариант использования | Минусы | Плюсы |
|---|---|---|---|
| Вентилятор с фильтром (принудительная конвекция) | Чистое помещение в помещении с температурой окружающей среды ниже заданной. термическая кромка | Низкая стоимость, простой монтаж, подходит для умеренных тепловых нагрузок. термическая кромка | Не подходит для пыльных, агрессивных или влажных сред. термическая кромка |
| Пассивные радиаторы/вентилируемая конструкция | Тепловые нагрузки от низких до умеренных, хорошие пути конвекции. resources.sw.siemens | Нет движущихся частей, низкие эксплуатационные расходы, бесшумность. resources.sw.siemens | Ограниченная мощность, сильно зависит от окружающей среды. Ибель |
| Теплообменник воздух-воздух | Герметичные корпуса, если температура окружающей среды ниже внутренней целевой. термическая кромка | Соответствует рейтингу NEMA/IP, умеренному энергопотреблению. термическая кромка | Невозможно охладить ниже температуры окружающей среды; требует тщательного подбора размеров. термическая кромка |
| Корпусный кондиционер | Высокая тепловая нагрузка, высокая температура окружающей среды, грязная или влажная среда. термическая кромка | Может охлаждаться ниже температуры окружающей среды, сохраняет герметичность корпуса. термическая кромка | Более высокая стоимость, энергопотребление, требует обслуживания. термическая кромка |
В отраслевых руководствах подчеркивается, что решения на базе вентиляторов хорошо работают, когда температура окружающей среды значительно ниже желаемой внутренней температуры и среда чистая, тогда как решения с замкнутым контуром (теплообменники или кондиционеры) предпочтительнее, когда необходимо не допускать попадания пыли, влаги или коррозийных веществ в корпус. [rs-онлайн ]
Мы постоянно наблюдаем среди клиентов то, что охлаждение часто рассматривается как второстепенная мысль, добавляемая только тогда, когда температура начинает вызывать проблемы во время ввода в эксплуатацию. Специалисты по терморегулированию рекомендуют обратное: планируйте охлаждение на этапе проектирования корпуса . [термокрай ]
Преимущества включают в себя:
- Более эффективная компоновка оборудования с чистыми путями воздушного потока и разделением устройств с высокой температурой, таких как частотно-регулируемые приводы. [печатная дорога ]
- Возможность выбора размера корпуса, способа монтажа и направления открытия двери для обеспечения тепловых характеристик. [термокрай ]
- Возможность указать более крупные или модульные корпуса, которые работают с меньшим охлаждением и которые легче охлаждать с помощью меньших и более эффективных систем. [resources.sw.siemens ]
Исходя из нашего производственного опыта в Ningbo Bohui Electric, раннее сотрудничество с электрическими и механическими бригадами клиента часто приводит к:
- Сниженная мощность охлаждения благодаря лучшей компоновке и конструкции корпуса.
- Повышенная ремонтопригодность, поскольку фильтры, вентиляторы и кондиционеры размещены в доступных местах.
- Меньшее количество модификаций и модернизаций на месте эксплуатации, которые могут поставить под угрозу рейтинги IP/NEMA и привести к появлению новых путей утечки.
Рассмотрим типичную панель управления промышленной насосной станцией, содержащую ПЛК, пускатели двигателей и ЧРП, приводящие в действие большой насос. [blog.airlinehyd ]
- Внутренняя тепловая нагрузка: преобладают ЧРП и контакторы, производящие сотни ватт тепла. [термокрай ]
- Окружающая среда: открытый корпус, жаркая летняя температура, воздействие солнечных лучей и возможные брызги воды. [blog.airlinehyd ]
- Требование: NEMA 4 или IP66 для защиты от дождя и брызг воды. [rs-онлайн ]
Следуя передовым методам, инженеры рассчитывают общую тепловую нагрузку и отмечают, что даже при естественной конвекции внутренние температуры в жаркие дни превышают рекомендуемые пределы. Поскольку окружающая среда пыльная и влажная, вентиляторы с фильтром не подходят; вместо этого они выбирают кондиционер закрытого типа, рассчитанный на наихудшие условия, и интегрируют затеняющие элементы для уменьшения солнечного излучения. [blog.airlinehyd ]
В наших проектах мы часто поддерживаем таких клиентов, предоставляя специальные корпуса из нержавеющей стали с предварительно вырезанными отверстиями и монтажными пластинами для блоков климат-контроля , гарантируя сохранение механической интеграции и герметизации. [риттал ]

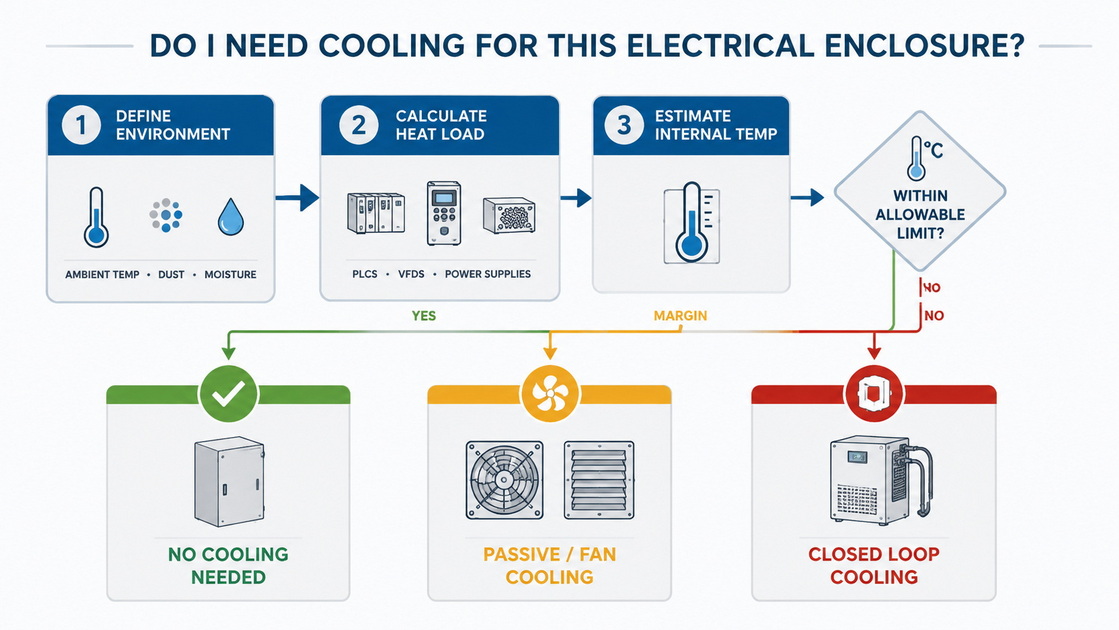

В повседневной инженерной работе простой процесс принятия решений может ускорить оценку:
1. Находится ли корпус в агрессивной среде (пыль, влага, химикаты, высокие температуры окружающей среды)?
- Если да, отдайте предпочтение герметичному корпусу и рассмотрите возможность охлаждения с замкнутым контуром, если тепловая нагрузка значительна. [термокрай ]
2. Температура окружающей среды близка к предельным значениям компонента или превышает их?
- Если да, то одной лишь пассивной вентиляции вряд ли будет достаточно. [термокрай ]
3. Внутренняя тепловая нагрузка превышает 100–200 Вт для небольших шкафов или выше для больших?
- Если да, выполните расчет тепловой нагрузки или воспользуйтесь калькулятором ETM для подтверждения. [термокрай ]
4. Прогнозирует ли быстрый расчет или инструмент ETM внутреннюю температуру выше целевой?
- Если да, требуется охлаждение, и вам следует выбрать подходящий метод и правильно подобрать его размер. [термокрай ]
Стандартизируя такой контрольный список для всей вашей команды инженеров, вы повышаете согласованность и снижаете риск пропуска критических тепловых проблем в сложных проектах.
Даже если требуется охлаждение, вы можете снизить мощность и энергопотребление, следуя проверенным практикам проектирования. [resources.sw.siemens ]
- Оптимизируйте воздушный поток. Расположите входное и выходное отверстия так, чтобы холодный воздух поступал снизу вверх в системах с вентиляторным охлаждением, и убедитесь, что никакие компоненты не блокируют поток воздуха в системах с замкнутым контуром. [печатная дорога ]
- Избегайте штабелирования источников тепла. Не размещайте компоненты с высокими потерями (например, частотно-регулируемые приводы, источники питания) друг над другом или над другими источниками тепла; соблюдайте правила размещения поставщиков. [термокрай ]
- Правильно герметизируйте: для герметичного охлаждения убедитесь, что все кабельные вводы, дверцы и соединения надежно герметизированы, поскольку утечки снижают эффективность охлаждения и способствуют проникновению загрязнений. [термокрай ]
- Защищайте от внешнего тепла: устанавливайте корпуса вдали от духовок, печей и прямых солнечных лучей; используйте шторы или перегородки, когда это неизбежно. [термокрай ]
- Используйте интеллектуальное управление: используйте цифровые контроллеры, термостаты и средства дистанционного мониторинга, чтобы обеспечить работу охлаждающего оборудования только тогда, когда это необходимо, и заблаговременно обнаружить аномальное повышение температуры. [термокрай ]
Эти меры не только уменьшают размер и стоимость систем охлаждения, но также повышают долгосрочную надежность и энергоэффективность. [resources.sw.siemens ]
Как специализированный производитель промышленных электрошкафов , мы поддерживаем клиентов в таких секторах, как энергетика, телекоммуникации, сети, промышленная автоматизация, строительные системы, накопление энергии, зарядка электромобилей и управление насосами, предлагая решения для корпусов, разработанные для плавной интеграции управления температурным режимом. [риттал ]
Типичные услуги с добавленной стоимостью включают в себя:
- Рекомендации по выбору корпуса (размер, материал, степень защиты) в соответствии с вашими тепловыми и экологическими потребностями. [риттал ]
- Предварительно спроектированные крепления для вентиляторов, теплообменников и кондиционеров воздуха, упрощающие интеграцию и сохраняющие герметичность. [риттал ]
- Адаптация для новых приложений в области энергетики и электромобилей , где компактная компоновка и высокая плотность мощности делают управление температурным режимом критически важным. [blog.airlinehyd ]
Взаимодействуя с нашей командой инженеров на ранних стадиях проекта, вы сможете принять обоснованные решения о необходимости охлаждения и выбрать наиболее надежное и экономичное решение, совместимое с конструкцией вашего корпуса.
Если вы планируете или модернизируете электрические шкафы для промышленного управления, хранения энергии, зарядки электромобилей, водяных насосов или строительных систем , мы рекомендуем выполнить структурированную тепловую нагрузку и тепловую оценку, прежде чем завершить проект. На основании вашего списка компонентов, требований к среде и надежности компания Ningbo Bohui Electric Co., Ltd. может помочь вам определить, требуется ли охлаждение, и предоставить решения для корпусов, оптимизированные для вашей конкретной стратегии управления температурным режимом.
Самый простой метод — рассчитать внутреннюю тепловую нагрузку, записать максимальную температуру окружающей среды, а затем использовать калькулятор управления температурой корпуса, чтобы увидеть, превышает ли прогнозируемая внутренняя температура пределы ваших компонентов. [термокрай ]
В чистых помещениях с температурой окружающей среды значительно ниже предельных значений для компонентов вентиляционные отверстия и пассивная конвекция могут быть адекватными, особенно для низких тепловых нагрузок и больших корпусов. Однако в жарких, пыльных или влажных средах пассивные вентиляционные отверстия часто не могут поддерживать безопасную температуру или требуемые рейтинги IP/NEMA. [resources.sw.siemens ]
Многие рекомендации по управлению температурным режимом предполагают, что внутренняя температура корпуса должна быть примерно на 20 °F (11 °C) ниже максимально допустимой температуры оборудования, чтобы увеличить срок службы и надежность. Этот запас помогает учесть погрешности измерений и неожиданные пики окружающей среды. [blog.airlinehyd ]
Системы с замкнутым контуром (теплообменники «воздух-воздух» или кондиционеры) рекомендуются, когда необходимо не допускать попадания пыли, влаги или коррозийных веществ в шкаф или когда необходимо охладить шкаф ниже температуры окружающей среды. Они особенно важны для наружных установок и промывочных сред. [blog.airlinehyd ]
Рекомендации по передовой практике предполагают регулярные проверки фильтров, вентиляторов и конденсаторов, а также периодическую проверку температуры корпуса и удаленных сигналов тревоги. Правильное обслуживание гарантирует, что системы охлаждения продолжат обеспечивать проектную мощность и предотвратят неожиданные тепловые сбои. [пим.галко ]
