이 가이드에서는 중점을 두고 있습니다. 벽면 설치에 일반적인 '오래된 작업/개조' 배선함을 사용하는 배선함 건식벽체의 , 기존 석고 보드 벽에 컷아웃이 만들어진 금속 또는 판금 인클로저. 새로운 조명 스플라이스 포인트를 추가하든, 스마트 홈 장치용 회로를 확장하든, 건식벽 파티션 내부 분기를 위한 산업용 또는 EV 장비용 제어 배선을 통합하든 이 원칙이 적용됩니다. [수정설계도 ]
정션 박스 에는 도체가 기계적으로 보호되고 절연되어 향후 검사 및 유지 관리를 위해 접근할 수 있도록 전기 접속부와 종단부가 들어 있습니다. 건식벽체에서 이러한 상자는 일반적으로 완성된 표면과 같은 높이에 위치하며 실내에서 덮개나 장치 플레이트가 보입니다. [폴리케이스 ]
건식벽체 정션박스의 주요 기능은 다음과 같습니다.
- 와이어 연결을 보호합니다 . 물리적 손상, 먼지 및 습기로부터 [위키하우 ]
- 스파크와 열을 억제하여 화재 위험을 줄입니다. 연결이 실패할 경우 [위키하우 ]
- 코드 승인 액세스 포인트를 제공합니다 . 스플라이스, 확장 또는 장치 피드를 위한 [바이옥스 ]
OEM 제조 관점에서 볼 때 정밀 스탬프 판금 인클로저는 설치자가 건식벽체 설치에서 더 빠르고 반복적으로 규정 준수를 달성하는 데 도움이 됩니다. 잘 설계된 녹아웃, 접지 스터드 및 장착 구멍이 있는 [퓨어에지라이팅 ]
도구와 단계를 시작하기 전에 DIY가 어디에서 중단되어야 하는지 이해하는 것이 중요합니다..
- 항상 회로의 전원을 차단 하고 서비스 패널에서 비접촉 전압 테스터나 멀티미터 로 확인하십시오. 도체를 만지기 전에 [폴리케이스 ]
- 미국에서는 설치 시 NEC(National Electrical Code) 를 준수해야 하며 접속 배선함은 접근 가능한 상태로 유지되어야 하며 건식벽이나 단열재 뒤에 묻혀서는 안 됩니다 . [확대전기 ]
- 박스는 해야 하며 승인된 덮개로 설치되어야 합니다. 크기가 적절 도체의 수와 게이지(박스 채우기)에 맞게 [폴리케이스 ]
허가받은 계약업체와 협력하는 제조업체로서 우리의 실제 규칙은 간단합니다.
- 경우 서비스 장비, 주 급전선 또는 복잡한 다중 회로 접합부를 개조하는 자격증을 갖춘 전기 기술자를 고용하십시오.
- DIY 기술은 일반적으로 으로 제한되며 간단한 분기 회로 확장 (예: 조명 연장을 위한 정션 박스 추가) , 그것도 지역 규정에서 허용하는 경우에만 가능합니다. [이 오래된 집 ]
- 전압 테스터 또는 멀티미터. [위키하우 ]
- 스터드 찾기.
- 연필과 템플릿(종종 상자 자체).
- 건식 벽체 톱 또는 열쇠 구멍 톱; 미세한 트리밍을 위한 날카로운 만능칼. [유튜브 ]
- 드라이버(플랫 및 십자 드라이버).
- 와이어 스트리퍼 및 전위 펜치. [폴리케이스 ]
- 케이블 스테이플 또는 승인된 케이블 클램프.
- 보안경 및 절연 장갑. [위키하우 ]
의 경우 일반적으로 기존 건식벽체 사용합니다 . '오래된 작업' 또는 '개조' 정션 박스를 건식벽체 뒷면을 고정하는 플립업 클램프 또는 측면 이어가 내장된 금속 판금 접속 배선함 인클로저의 경우 프레임에 추가 장착 브래킷이나 나사를 사용할 수 있습니다. [유튜브 ]
주요 선택 기준:
- 상자 유형 :
- 일체형 클램프가 있는 플라스틱 '오래된 작업' 상자는 주거용 건식벽에서 흔히 볼 수 있습니다. [유튜브 ]
- 금속 정션 박스 또는 판금 인클로저는 산업, 전기 통신, EV 충전 또는 상업 환경에서 선호되는 경우가 많습니다. 더 나은 접지, EMC 및 내구성으로 인해 [퓨어에지라이팅 ]
- 상자 크기 및 채우기 용량 :
- 상자 부피를 입방 인치 단위로 결정하고 NEC 지침에 따라 필요한 도체 충진량을 충족하거나 초과하는지 확인하십시오. [폴리케이스 ]
- 경험상 각 도체의 수를 세고 와이어 게이지를 기준으로 용량 허용량을 적용한 다음 과밀을 방지하기 위해 최소값보다 큰 상자를 선택합니다 . [위키하우 ]
- 환경 및 등급 :
- 습도가 높기 쉬운 구역(예: 펌프실, 일부 건물 서비스 구역)의 경우 적절하게 밀봉되고 부식 방지 인클로저를 사용하며 이상적으로는 IP 등급 설계를 사용합니다. [퓨어에지라이팅 ]
제조업체의 관점에서 우리는 볼륨, 게이지 호환성 및 녹아웃 패턴을 명확하게 라벨링 하여 정션 박스 인클로저를 설계합니다. 전기 기술자가 현장에서 신속하게 올바른 모델을 선택할 수 있도록
계획을 잘 세우면 시간이 절약되고 나중에 패치를 적용하는 일이 방지됩니다.
1. 목적을 파악하라
- 있습니까 ? 회로를 접속하거나 , 새로운 부하(조명, 스마트 장치, 제어판)에 분기를 추가하거나 , 콘센트/스위치를 재배치하고 [수정설계도 ]
- 작업이 완료되면 상자에 영구적으로 접근할 수 있도록 하십시오 . 캐비닛, 패널 또는 고정 가구로 덮지 마십시오. [바이옥스 ]
2. 스터드 위치 및 장애물 확인
- 스터드 찾기 및 노크 테스트를 사용하여 스터드를 찾아서 피하거나, 스터드 장착 금속 인클로저를 사용하는 경우 의도적으로 스터드에 상자를 착륙시킵니다. [유튜브 ]
- 에 주의하십시오 . 배관, HVAC 및 저전압 케이블링 특히 다중 서비스 산업 및 통신 환경에서는 벽 뒤의
3. 장착 높이 및 정렬 확인
- 주거용 작업의 경우 근처의 스위치/콘센트 높이를 일치시키십시오..
- 산업실이나 장비실에서는 케이블 트레이, 트렁킹 또는 패널 열과 정렬합니다. 깨끗하고 유지 관리가 용이한 설치를 위해 접속 배선함을
이는 기존 건식벽체 상황에서 대부분의 설치자가 따르는 핵심 프로세스입니다.
1. 끕니다 . 회로 차단기를 작업할 회로의 서비스 패널에서 올바른 [폴리케이스 ]
2. 전압 테스터를 사용하여 전원이 꺼졌는지 확인합니다. 기존 콘센트, 스위치 또는 케이블에 [위키하우 ]
3. 향후 작업을 위해 명확성을 위해 차단기 또는 패널에 라벨을 붙입니다.
라벨에만 의존하지 마십시오. 항상 전압을 테스트하십시오. [폴리케이스 ]

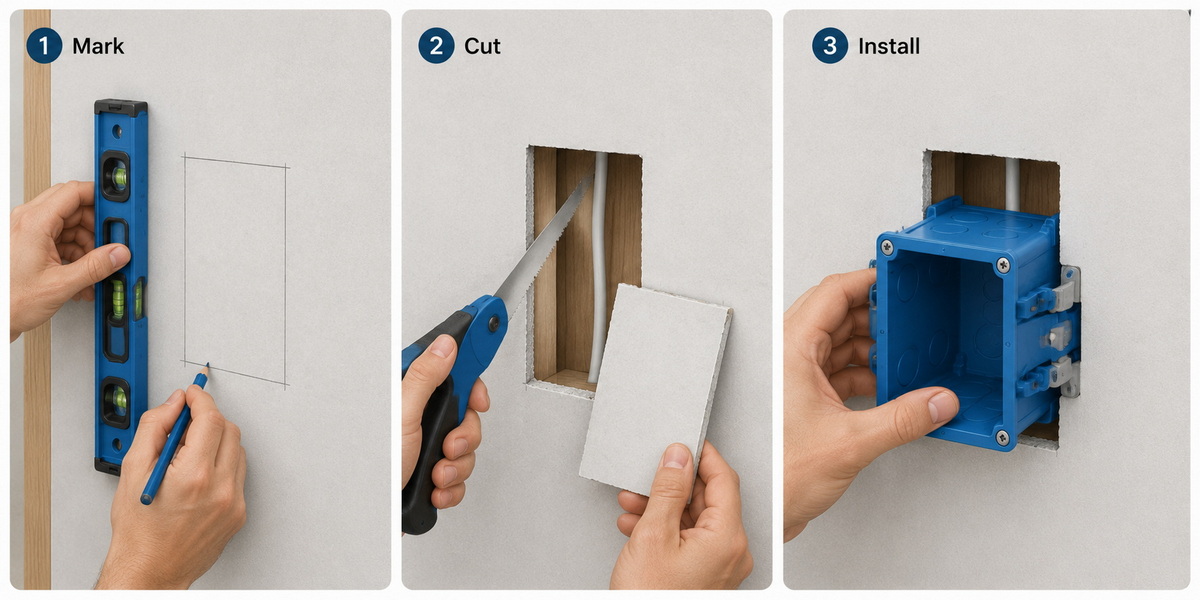

1. 원하는 위치의 건식벽체에 정션박스를 고정합니다.
2. 연필을 사용하여 상자 주위를 따라 그리 거나 제조업체에서 제공한 템플릿을 사용합니다. [수정설계도 ]
3. 외곽선이 수평이고 인접한 장치와 정렬되어 있는지 확인하십시오. 작은 어뢰 레벨을 사용하여
판금 정션 박스 인클로저의 경우 컷아웃 치수를 사용하여 단단하고 전문적인 맞춤을 보장합니다. 인클로저 본체에서 눈으로 확인하기보다는 제조업체의
1. 다용도 칼이나 건식벽체 톱 끝을 사용하여 외곽선의 한쪽 모서리 안쪽에 건식벽체를 뚫습니다. [유튜브 ]
2. 윤곽선을 따라 조심스럽게 자르고 건식벽체 조각이 나올 때 이를 지지합니다. [유튜브 ]
3. 상자를 시험 장착하고 힘을 가하지 않고 상자가 꼭 맞게 들어갈 때까지 다용도 칼을 사용하여 꽉 조이는 부분을 다듬습니다.
대형 판금 인클로저의 경우 깔끔한 절단이 더욱 중요하며, 특히 상업용 내부의 눈에 띄는 영역 에서는 더욱 그렇습니다 . 설치자는 종종 다용도 칼로 점수를 매기고 더 깨끗한 가장자리를 위해 건식 벽체 톱으로 절단을 마무리합니다.
1. 기존 정션 박스 또는 장치 박스에서 케이블을 배선합니다 . 스터드 베이를 통해 새 정션 박스 개구부까지 [위키하우 ]
2. 만듭니다 . 관통 스터드 구멍을 최소 가장자리 거리와 코드 요구 사항을 준수하면서 필요한 경우 드릴을 사용하여 [이 오래된 집 ]
3. 이내에 케이블을 고정합니다 . 12인치(약 30cm) 승인된 스테이플이나 스트랩을 사용하여 재킷을 찌그러뜨리지 않고 정션 박스에서 [위키하우 ]
산업 또는 통신 응용 분야에서 분기 도체는 통해 라우팅될 수 있습니다 . 도관, 트렁킹 또는 전선관을 건식벽 공동에 들어가기 전에 정션 박스로 전환할 때 절연체를 보호하기 위해 적절한 커넥터와 부싱을 사용하는지 확인하십시오 . [퓨어에지라이팅 ]
의 경우 플라스틱 오래된 작업 상자 :
- 상자 후면/측면에 내장된 케이블 클램프 또는 녹아웃을 엽니다.
- 내부 클램핑 탭이 손상되지 않고 자유롭게 움직이는지 확인합니다. [수정설계도 ]
의 경우 금속 접속 배선함 또는 판금 인클로저 :
- 드라이버와 망치를 사용하여 필요한 녹아웃만 제거합니다 . [퓨어에지라이팅 ]
- 승인된 케이블 커넥터와 플라스틱 부싱을 금속 가장자리에 설치하십시오. 도체 손상을 방지하려면 [퓨어에지라이팅 ]
- 금속 상자를 사용하는 경우 접지선을 준비하십시오. 상자 접지 나사에 [위키하우 ]
제조 관점에서 우리는 버(burr)를 최소화하기 위해 녹아웃과 가장자리를 설계하지만 설치자는 여전히 모든 가장자리를 확인하고 필요한 곳에 부싱을 추가해야 합니다.
1. 허용할 수 있도록 충분한 케이블을 상자 입구로 당깁니다 . 최소 6인치(또는 해당 지역 규정 요구 사항)의 자유 도체를 상자 내부에 [이 오래된 집 ]
2. 내부에 충분한 여유분을 남겨두고 상자의 클램프나 커넥터를 통해 케이블을 넣습니다.
3. 상자를 건식벽 개구부에 삽입합니다.
의 경우 기존 작업 상자 :
- 상자 나사를 조여 플립업 이어 또는 클램프가 바깥쪽으로 흔들리고 건식벽체 뒷면을 잡고 상자 플랜지를 벽면에 꼭 맞게 당깁니다. [유튜브 ]
의 경우 : 금속 상자 스터드 또는 브래킷에 장착된
- 상자 전면을 완성된 벽면과 같은 높이로 맞춘 다음 나사를 사용하여 프레임이나 전용 장착 브래킷에 고정합니다. [퓨어에지라이팅 ]
상자를 부드럽게 당기거나 밀 때 상자가 흔들리지 않고 단단하게 느껴져야 합니다.
1. 와이어 스트리퍼를 사용하여 제거합니다 . 19mm(3/4인치) 각 도체 끝에서 절연체를 약 [위키하우 ]
2. 동일한 색상과 기능 (핫, 뉴트럴, 접지)의 도체를 그룹화합니다.
3. 라인맨 플라이어로 도체를 비틀고 와이어 너트 로 각 그룹을 고정합니다. 너트 제조업체의 크기 차트에 따라 적절한 크기의 [위키하우 ]
4. 금속 인클로저의 경우 접지 나사와 피그테일을 통해 접지 도체를 상자에 연결한 다음 회로 접지를 계속합니다. [위키하우 ]
전문 전기 기술자의 모범 사례는 다음과 같습니다.
- 너무 많이 채우지 마십시오 . 와이어 너트를 필요한 경우 더 큰 크기로 업그레이드하세요. [위키하우 ]
- 뒷면과 측면으로 깔끔하게 접힐 수 있도록 연결부를 배열하여 덮개와 향후 접근을 위한 공간을 확보합니다. 상자
1. 접합된 전선을 상자 안으로 조심스럽게 밀어 넣어 날카로운 구부러짐 이나 절연체가 끼지 않도록 합니다.
2. 상자 덮개판 이나 장치를 설치하고 나사를 꼭 맞게 조이되 플라스틱이 깨지거나 금속이 비틀릴 정도로 너무 세게 조이지 마십시오. [이 오래된 집 ]
3. 차단기의 전원을 복원하고 회로나 장치를 테스트합니다.
건식벽체에 깔끔하게 설치된 접속 배선함은 다음과 같아야 합니다.
- 벽과 같은 높이로 만듭니다 .커버 주위에 틈이 없도록
- 견고하게 장착되어 장치를 연결하거나 분리할 때 움직이지 않습니다.
- 명확하게 라벨이 표시됩니다 . 여러 교차점이 동일한 영역(특히 산업 또는 통신실)에 있는 경우
현장 피드백과 전기 설치 비디오 및 가이드에 대한 사용자 의견을 통해 동일한 오류가 계속해서 나타납니다.
- 건식 벽체 또는 캐비닛 뒤에 정션 박스를 묻는 것은 NEC 요구 사항에 위배되며 심각한 유지 관리 및 화재 위험을 초래합니다. [확대전기 ]
- 소형 상자를 사용하면 도체와 와이어 너트가 내부에 꽉 차게 되어 과열 및 절연 손상이 발생할 수 있습니다. [폴리케이스 ]
- 금속 상자에 들어가는 케이블을 보호하지 못하고 적절한 커넥터와 부싱을 건너뜁니다. [퓨어에지라이팅 ]
- 상자를 제대로 고정하지 않으면 장치를 사용하거나 코드를 뽑을 때 흔들릴 수 있습니다. [유튜브 ]
- 와이어 게이지를 혼합하거나 일치하지 않는 도체 유형을 사용합니다 . 적절한 크기 조정 및 과전류 보호 없이 동일한 스플라이스에서 [위키하우 ]
제조 측면에서는 설치자가 가 지정된 잘 설계된 판금 인클로저를 선택할 때 문제가 더 상자 부피를 명확하게 지정하고 사전 나사산 접지 지점을 포함하며 표준 건식벽 두께(예: 12.5mm/1/2인치 보드)에 맞도록 치수 적습니다.
플라스틱 오래된 작업 박스는 가벼운 주거용 프로젝트에서 흔히 사용되는 반면, 금속 또는 판금 정션 박스 인클로저가 선호됩니다. 우리가 제공하는 다양한 부문에서는
- 산업용 스마트 제조 : 더 높은 기계적 강도, 더 나은 접지, DIN 레일 액세서리 및 터미널 블록과의 호환성이 높습니다. [퓨어에지라이팅 ]
- 통신 및 네트워크 : 저전압 전원 및 구조화된 케이블링을 위한 견고한 인클로저로 케이블 관리 하드웨어와 결합되는 경우가 많습니다. [퓨어에지라이팅 ]
- EV 충전 및 에너지 저장 : 접지, 열 방출을 조정하고 더 무거운 케이블 직경을 지원합니다. [폴리케이스 ]
- 펌프 제어 및 건물 서비스 : 습도나 진동이 높은 다용도실, 펌프장, 기술 공간을 안정적으로 보호합니다. [퓨어에지라이팅 ]
건식벽체에 이러한 인클로저를 설치하는 경우:
- 적절한 브래킷이나 스터드 장착을 사용하십시오.건식벽 클램프뿐만 아니라
- 전면 플랜지나 프레임이 벽과 같은 높이로 안착되고 내부와 조화를 이루는 커버나 도어를 수용하도록 설계되었는지 확인하세요.
- 분체 코팅 또는 부식 방지 마감재를 선택하십시오. 환경에 적합한
설치업체와 제조업체 모두의 관점에서 볼 때, 작은 결정이 전기 시스템의 수명에 걸쳐 큰 차이를 만듭니다.
- 회로 및 상자에 라벨을 붙입니다 . 인쇄된 라벨이나 새겨진 마커를 사용하여 회로 번호, 부하 설명 및 날짜를 기록합니다. 이는 산업 및 통신실에서 특히 유용합니다.
- 프로젝트의 상자 크기와 장착 높이를 표준화하여 일관되고 전문적인 외관을 만들고 향후 업그레이드를 더 쉽게 만듭니다.
- 여유 용량 남겨두기 : 약간 더 큰 인클로저를 선택하고 향후 도체를 위한 공간을 남겨두면 시스템 확장 시(예: 새로운 스마트 로드 또는 센서 추가) 재작업을 줄일 수 있습니다.
- 작업 내용을 문서화하세요 . 열려 있는 상자를 닫기 전에 빠르게 사진을 찍어보세요. 이 시각적 기록은 향후 유지 관리 또는 문제 해결 시 매우 유용합니다.
전문 제조업체인 정션 박스 전기 판금 인클로저 Ningbo Bohui Electric Co., Ltd.는 다음 분야에서 안전하고 효율적인 설치를 지원하는 제품을 설계합니다.
- 전력 분배 및 제어
- 통신 및 네트워킹
- 산업용 지능형 제조 시스템
- 전기 및 저전압 시스템 구축
- 새로운 에너지 저장장치 및 EV 인프라
- 펌프 및 HVAC 제어 회로
당사의 인클로저는 다음과 같이 설계되었습니다.
- 정밀한 판금 제작 . 표준 건식벽체 및 프레임 치수에 정확히 맞도록
- 최적화된 녹아웃 및 장착 패턴 . 빠른 설치와 유연한 케이블 라우팅을 위해
- 일관된 품질의 마감 및 접지 제공 . 까다로운 산업 및 상업 환경에 적합한 [폴리케이스 ]
건식벽 파티션을 통한 대규모 설치를 계획하는 계약자, 시스템 통합업체 또는 OEM인 경우 당사는 맞춤형 인클로저 설계, 대량 제조 및 기술 문서를 지원해 드릴 수 있습니다. 귀하의 응용 분야에 맞는
계획이라면 올바른 건식벽체에 정션 박스를 설치할 주거용 업그레이드, 산업 자동화, 전기 통신 출시 또는 에너지 프로젝트를 위해 정션 박스 인클로저를 선택하는 것이 올바른 설치 단계를 따르는 것만큼 중요합니다.
- 엔지니어 및 프로젝트 관리자 의 경우 설계 단계 초기에 당사에 문의하여 현장 작업을 간소화하는 인클로저 유형, 크기 및 장착 옵션을 선택하십시오.
- 전기 시공업체 및 통합업체 의 경우 고품질 정션박스 판금 인클로저를 중심으로 프로젝트를 표준화하여 설치 시간을 줄이고 검사 결과를 개선하세요.
Ningbo Bohui Electric Co., Ltd.에 문의하세요 . 특정 접속 배선함 및 인클로저 요구 사항에 대해 논의하고 다음 건식벽체 설치 프로젝트에 대한 기술 지원을 받으려면
아니요. NEC와 같은 전기 규정에서는 접속 배선함을 접근 가능한 상태 로 유지해야 하며 건식 벽체, 단열재 또는 영구 고정 장치 뒤에 숨겨서는 안 됩니다. 벽을 철거하지 않고도 덮개를 제거하고 접합부에 접근할 수 있어야 합니다. [바이옥스 ]
건식 벽체의 일반적인 주거용 분기 회로의 경우 플라스틱 오래된 작업 상자가 일반적이며 올바르게 사용되면 규정을 준수합니다. 산업, 상업 및 신에너지 응용 분야에서는 금속판 금속 인클로저가 선호되는 경우가 많습니다. 접지, 내구성 및 다른 장비와의 통합을 위해 [수정설계도 ]
계산해야 합니다 . 상자 채우기를 상자 내부에 있는 도체 및 장치의 수와 게이지를 기준으로 각 도체, 장치 및 내부 클램프는 필요한 볼륨에 포함됩니다. 정격 용량이 이 값을 충족하거나 초과하는 상자를 선택하고 의심스러운 경우 크기를 늘리십시오. [폴리케이스 ]
예. 대부분의 기존 작업 상자는 스터드 사이에 맞도록 설계되었으며 건식벽체에 직접 고정됩니다. 스터드 파인더를 사용하여 프레임, 배관 또는 기존 배선을 방해하지 않도록 상자 위치를 지정합니다. [유튜브 ]
전문가를 고용해야 합니다 . 서비스 장비, 다중 회로 접합부 또는 중요한 시스템 (예: EV 충전기, 산업 기계, 생명 안전 회로)을 작업할 때 또는 규정 요구 사항이 확실하지 않은 경우 전기 기술자는 상자 유형, 채우기, 접지 및 설치 방법이 모두 현지 규정을 준수하는지 확인할 수 있습니다. [이 오래된 집 ]
1. 폴리케이스 – '정션박스 설치 방법: 8단계'(2023).
2. wikiHow – '정션 박스 설치 방법.'
3. 이 오래된 집 – '단계별 정션 박스 설치 가이드'(2022).
4. 청사진 수정 – '벽에 정션 박스를 설치하는 방법'(2023).
5. Viox – '정션 박스가 건식 벽체 뒤에 있을 수 있습니까? 완전한 규정 준수 가이드'(2025).
6. Magnify Electric – '정션 박스가 건식 벽체 뒤에 있을 수 있나요?'(2024).
7. YouTube – '기존 건식벽체에 정션 박스를 설치합니다.'
8. YouTube – '기존 벽에 전기 박스를 설치하는 가장 좋은 방법.'
9. 정션박스 설치 지침(PDF)을 공개합니다.
10. Maida Tech 인클로저 – '벽에 정션 박스 설치: 단계별 가이드'(2026).
