屋外用の設置 ジャンクション ボックス は単なる DIY 作業ではありません。電気コード、耐候性、長期的な信頼性のバランスが求められる安全性が重要な仕事です。として 工業グレードのジャンクション ボックス エンクロージャのメーカーである私が、専門家のやり方と、同じ基準を家庭や現場でどのように適用できるかを説明します。 [ユーロポリ]
屋外 ジャンクション ボックス は、照明、コンセント、ポンプ、通信、または制御システム用の電気導体が結合、配線、または分岐される保護エンクロージャです。屋外に設置する場合は、に耐える必要があります。 湿気、ほこり、紫外線暴露、機械的衝撃、温度変化 接続がアクセス可能でコードに準拠した状態を維持しながら、[ユーチューブ]

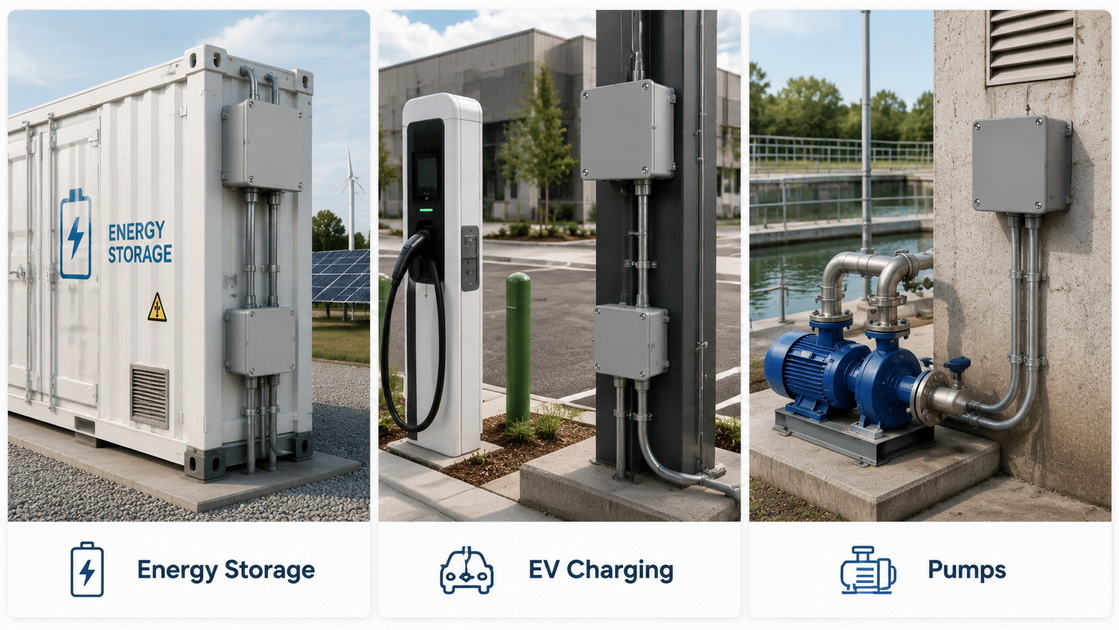

住宅プロジェクトの場合、ボックスは屋外の照明、コンセント、ポンプ、庭の電力として機能することがよくあります。スマート製造ライン、EV 充電器、データおよび通信キャビネットなどの産業および商業環境では、接続ボックスがより大きな電気筐体やケーブル管理システムに統合されています。 [ペイレスパワー]
屋外に何かを設置する前に、を選択することが重要です 規格に準拠した耐候性の機器。以下を探してください: [アルフドットコム]
- 耐候性 / 防水評価: 屋外接続箱には耐候性のラベルが貼られ、水や塵から保護するために適切な IP 評価 (IP65 以上など) が付与されている必要があります。 [ユーロポリ]
- 材質の適合性: 一般的な選択肢には 、ポリエステル、ポリカーボネート、塗装スチール、ステンレス鋼が含まれ、それぞれが異なるレベルの耐食性、耐衝撃性、UV 性能を備えています。 [ポリケース】
- 規格への準拠: 設置は 米国電気工事規程 (NEC) または地域の同等の規格に従う必要があります。 、ボックスの充填、導体の長さ、接地、およびアクセシビリティに関する規則を含む、[ユーチューブ]
産業用アプリケーションでは、エンジニアは、単なる「基本 IP65」ではなく 、大気腐食、振動、内部結露、紫外線放射に対して設計された屋外キャビネットやジャンクション ボックスを指定することが増えています 。これはまさに、電力、通信、ネットワーキング、ビルディング オートメーション、および新エネルギー システムで使用される最新の金属製ジャンクション ボックス エンクロージャの背後にある設計哲学です。 [ユーロポリ]
始める前に、通電中の回路の周りで急いで作業しないように、すべてのツールと材料を集めてください。一般的な屋外ジャンクション ボックスの設置には次のものが必要です。 [ユーチューブ]
- 耐候性ジャンクションボックス と互換性のあるカバー (レセプタクル用の使用中カバー)。 [ユーチューブ]
- ケーブルグランドまたはコンジット継手、シール用の O リング付き。 ケーブル直径に合わせたサイズの[ユーチューブ]
- 取り付け金具: 木材、石材、金属に適した耐食性ネジ。 [アルフドットコム]
- 基本的なツール: ドリル、ドライバー、ワイヤーストリッパー、ラインマンプライヤー、電圧テスター。 [ユーチューブ]
- 接続アクセサリ: ワイヤ ナット/ツイスト コネクタ、絶縁テープ、接地ネジ。 [ユーチューブ]
- シーラント: 外装グレードのシリコンまたは入口と端の周りのダクトシール。 [アルフドットコム]
当社がエネルギー貯蔵、EV 充電、産業用制御用に製造しているシステムと同様、専門的に設計されたシステムには、 ガスケット付きドア、多点ラッチ、定格ケーブル グランドも統合されており 、過酷な屋外条件下でも筐体の完全性を維持します。 [ユーロポリ]
適切な場所は、安全で耐久性のある設置の基礎です。 [ユーチューブ]
-場所を選択してください。 簡単にアクセスできる壁や機器の後ろに隠れず、[ユーチューブ]
- 可能な限り、ボックスを 軒下または屋根のある場所に取り付けて 、直接雨にさらされるのを減らしてください。 [アルフドットコム]
- 水が溜まる可能性がある場所、雪が積もる可能性がある場所、または機械的損傷が発生する可能性がある場所は避けてください。 [ペイレスパワー]
産業環境では、電気技術者は 構造化された取り付けレール、キャビネット、または専用ブラケットにジャンクション ボックスを配置することが多く、ケーブルの引き込み角度、曲げ半径、メンテナンス アクセスが規定と運用の両方の要件を満たしていることを確認します。 [ユーロポリ]

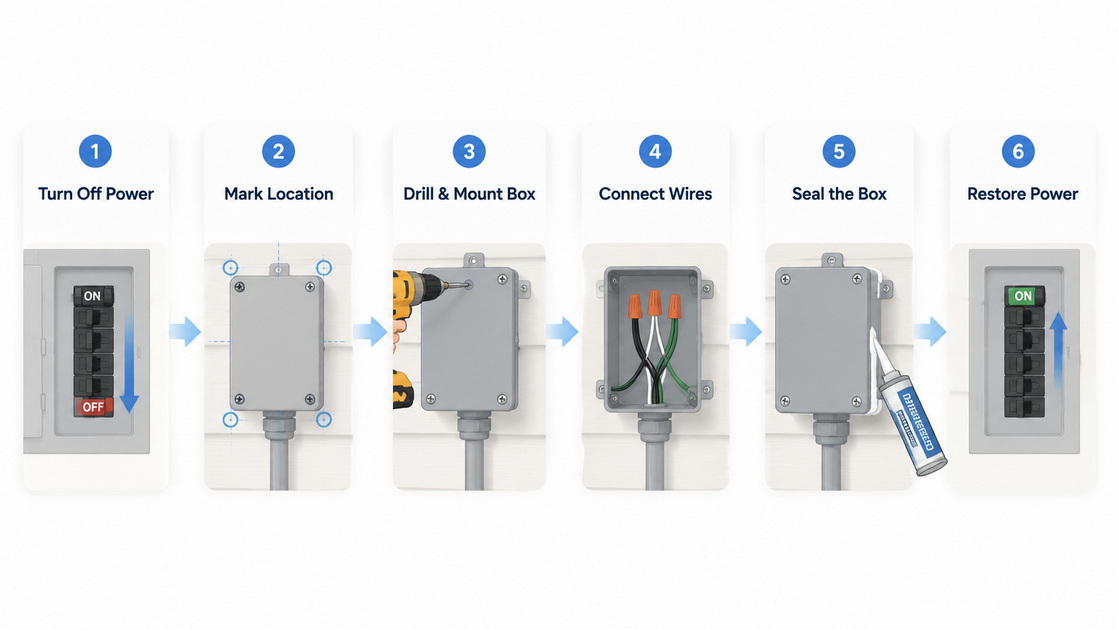

ライブで作業するという選択肢はありません。 [ユーチューブ]
1. 回路ブレーカーをオフにします。 ジャンクションボックスが設置されるエリアに電力を供給している[ユーチューブ]
2. 電圧テスターまたはマルチメーターを使用して 、ケーブルまたはコンセントに電圧が存在しないことを確認します。 [ユーチューブ]
3. 複数の人がシステムで作業している場合は、ブレーカーにラベルを付けるか、ロックアウトします。 [ユーチューブ]
専門の電気技師は、 電源を切ることとテストが 必須の手順であることを強調します。経験豊富な設置者であっても、このチェックを省略すると、複雑な建物内の回路を誤って認識する可能性があります。 [ユーチューブ]
羽目板、レンガ、コンクリート、金属キャビネットのいずれを扱う場合でも、その表面はしっかりとした取り付けをサポートする必要があります。 [ユーチューブ]
- ジャンクションボックスを テンプレートとして使用して 、カットアウトまたは取り付けポイントをマークします。 [ユーチューブ]
- サイディングブロックまたはパネルの場合は、 穴を慎重に切り取ります。 隠れた配線の損傷を避けるために、ボックスの設置面積に一致する[ユーチューブ]
- 石積みの場合は、適切な アンカー穴を開け 、必要に応じて電線管またはケーブルグランド用のコア穴を開けます。 [ユーチューブ]
産業用の改修では、技術者が グランド穴 (例: 28 mm) をドリルで開け、M5 ネジと四角ナットで取り付けてジャンクション ボックスを追加し、機械的安定性と密閉性を確保することがよくあります。 [ユーチューブ]
屋外配線は、単純に未加工の壁の開口部を通過するべきではありません。 [ペイレスパワー]
-屋内の給電線から屋外のボックスまで 導管を通し 、クランプと継手で固定します。 [ペイレスパワー]
- あるいは、 定格ケーブル グランドを取り付けて、外装ケーブルまたはフレキシブル ケーブルの周囲をシールします。 O リング付きの[ユーチューブ]
- ダクトシールまたはシリコンを適用します。 湿気の侵入や内部結露を防ぐために、入口の周りに[アルフドットコム]
ポンプ、EV 充電器、屋外照明ネットワークなどの信頼性の高いアプリケーションでは、多くの場合、 耐熱コネクタとグランドが指定されます。 熱や寒さによって脆化しない[ユーチューブ]
進入経路が準備できたら、ボックスをしっかりと取り付けます。 [アルフドットコム]
-ようにボックスを配置します。 前端が取り付け面と同じ高さになる ガスケットが適切に圧縮され、カバーがフィットするように、ボックスの[ユーチューブ]
- 屋外定格のネジを使用し 、メーカーの取り付けパターンに従ってください。 [ペイレスパワー]
- 箱が揺れたりずれたりしないようにしてください。動作により導体が疲労し、時間の経過とともにシールが損傷する可能性があります。 [ユーチューブ]
用にリストされている金属製の八角形または長方形のボックスは、 照明器具サポートまたはコンセント 電気接続と機械的負荷の両方を運ぶように設計されているため、多くの屋外照明やコンセントに必要です。 [この古い家]

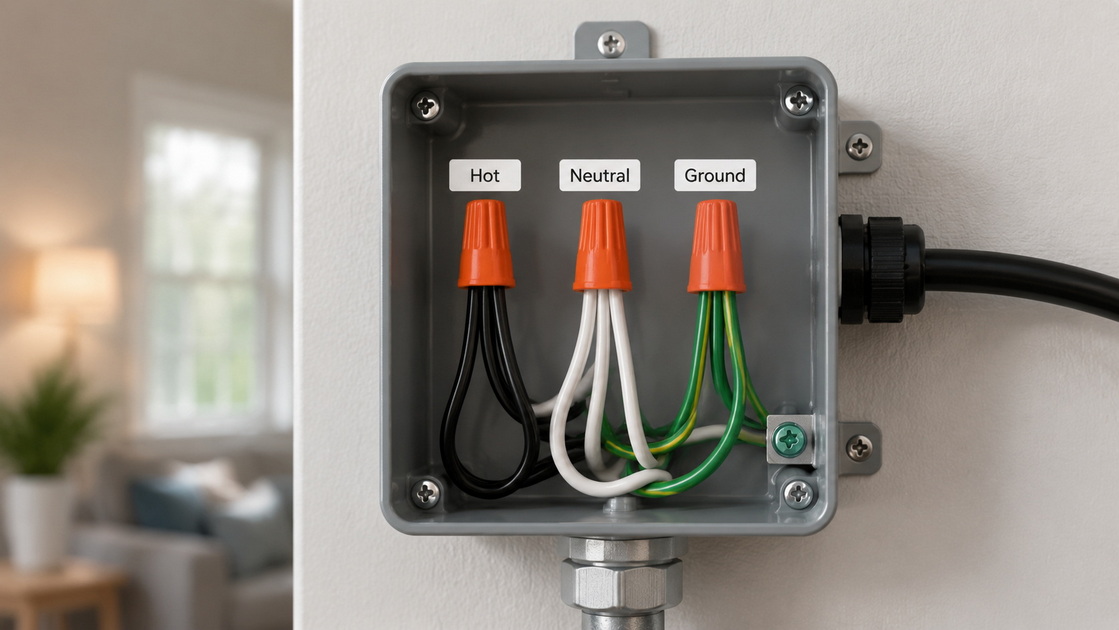

ボックス内の配線は、容量内できちんとコード化されている必要があります。 [ユーチューブ]
-約 12 ～ 13 mm (1/2 インチ)剥がします。 各導体から絶縁体を[ユーチューブ]
- 安全な接続と将来のメンテナンスのために、導体の最小長 (多くの場合、 少なくとも 6 インチ) を維持してください。 ボックス内で[この古い家]
-導体のサイズとタイプに適した ワイヤ コネクタ (ワイヤ ナット、プッシュイン コネクタ) を使用してください。 [アルフドットコム]
- 標準のカラーコードに従ってください:
- 黒/茶色 – ホット (ライブ)
- ホワイト/ブルー – ニュートラル
- 緑色 / 裸銅 – 接地 [ユーチューブ]
三相屋外接続の場合は、 赤と赤、黄と黄、青と青を合わせます。システム設計に従って中性点と接地を接続し、産業用ジャンクション ボックスは、屋外のランプ、ポンプ、プロセス機器に電力を供給するための三相配線をホストすることがよくあります。 [ユーロポリ]
接地は、障害電流や金属筐体の接触電圧に対する最後の防御線です。 [この古い家]
- アースネジを取り付け、アース線を巻きつけて締めます。 ボックスの専用ネジ穴に[ユーチューブ]
- 大きなキャビネットのドアや取り外し可能なパネルを含む、金属製のボックスとエンクロージャを 機器の接地線に接着します。 [ユーロポリ]
配電または制御に使用されるスチールまたはステンレスのジャンクション ボックス エンクロージャの場合、適切な 接地と接合は、 パネルの認証および工場でのテスト中にレビューされる設計要件です。 [ユーロポリ]
ボックスを正しく閉めることは、配線と同じくらい重要です。 [ユーチューブ]
- ワイヤーをきちんと押し込み、 カバーまたは使用中のカバーを取り付け、ガスケットが確実に圧縮されるようにします。 [ユーチューブ]
- シリコンシーラントを塗布します。 水の浸入を防ぐために、必要に応じて周囲に[ユーチューブ]
- 電源を再度オンにし、 電圧テスターまたは機能テスト (照明やコンセントのスイッチを入れるなど) でテストします。 [アルフドットコム]
テストで異常な読み取り値や断続的な動作が示された場合、専門の設置業者は、システムを稼働状態に戻す前に、すべてのスプライス、端子のトルク、中性線と接地線の完全性をチェックするようアドバイスします。 [ユーチューブ]
電力、通信、ネットワーキング、建築、新エネルギー分野にジャンクション ボックス エンクロージャを供給するメーカーの観点から見ると、 屋外での故障のほとんどは配線ミスではなく、環境および機械的な問題であるという一貫したパターンが見られます。それらを回避するには: [ペイレスパワー]
- 耐食性の素材と仕上げを選択してください。 海岸、工業、または高汚染環境向けに、[ユーロポリ]
- 適切なストレイン リリーフ(グランド、クランプ) を使用してください。 ボックスの入り口でケーブルにストレスがかからないように、[ユーチューブ]
- 結露の管理を考慮します。大型のエンクロージャの場合、設計者は湿気の蓄積を避けるためにブリーザードレンまたは特別なグランドを追加します。 [ユーロポリ]
UX 指向の設置担当者として、数年後、誰かがこのジャンクション ボックスをどのように使用し、保守するかについて考えてください。
- 特に複数の負荷に給電する場合は、回路とボックスのカバーに明確にラベルを付けます。 [ペイレスパワー]
- レイアウトをシンプルにしてください。該当する場合、高電圧、低電圧、および制御配線を分離します。 [ユーロポリ]
- 余分なスペースを残しておきます。 将来の接続やアップグレードに備えて、大きなボックスに産業プロジェクトは、ほとんどの場合、時間の経過とともに成長します。 [ペイレスパワー]
屋外接続箱は、範囲が単純で、回路が明確に識別され、現地の規制に従っている場合、完全に DIY 向きです。ただし、このような状況では、専門家または産業用エンクロージャのメーカーと協力する方が安全で効率的です。ポリケース】
- 高電力負荷。 EV 充電器、ポンプ、HVAC 機器などの[ユーチューブ]
- 三相または複雑な多回路の 屋外配線。 [ユーチューブ]
- 統合システム。 電力、データ、制御を 1 つのエンクロージャに統合した[ユーロポリ]
配電、通信ネットワーク、産業オートメーション、建築インフラ、エネルギー貯蔵、EV アプリケーションなどのプロジェクトに必要な場合 堅牢な屋外ジャンクション ボックス エンクロージャ ソリューションが 、電気規格と環境課題の両方を理解している専門メーカーと提携することで、長期的なリスクとメンテナンス コストが大幅に削減されます。 [ペイレスパワー]
はい。適切な IP 定格と屋外環境に適した材質を備えた、屋外用または耐候性使用用に特別にラベル付けされたジャンクション ボックスを使用する必要があります。 [アルフドットコム]
多くの地域の条例では、屋外配線に電線管または承認されたケーブルグランドが必要です。壁の開口部に裸のケーブルを通すことは、適合性や安全性が低いことはほとんどありません。 [ペイレスパワー]
取り付けの高さは用途や地域の規制によって異なりますが、ボックスは通常、浸水や物理的損傷が発生しやすい場所を避けながら、アクセス可能な高さに取り付けられます。 [この古い家]
多くの住宅所有者は、基本的な配線を理解し、規定に従えば、簡単な屋外ボックスを安全に設置できますが、複雑なシステムや高電力システムは、資格のある電気技師が取り扱う必要があります。 [ポリケース】
通常、ジャンクション ボックスには 1 つまたは少数の回路の接続が収容されますが、屋外の電気キャビネットまたはエンクロージャには、複数のジャンクション ボックス、ブレーカー、制御デバイス、および大規模システム用の通信コンポーネントが統合されています。 [ポリケース】
