Amikor ma határoz meg vagy szerel fel egy csatlakozódobozt , a rossz besorolás az egyik leggyorsabb módja a hosszú távú meghibásodások, ellenőrzési fejfájások vagy akár biztonsági események előidézésének. Az áramellátást, a távközlést, az ipari automatizálást, az épületeket, az új energiatárolókat, az elektromos járműveket és a vízszivattyúkat kiszolgáló kapocsdobozok és elektromos házak gyártójaként ugyanazokat a minősítési hibákat látom a projektekben világszerte.
Ebben az útmutatóban a csatlakozódobozok besorolásait (NEMA, IP, UL és áramerősség) mutatom be a gyakorló szemszögéből, és megmutatom, hogyan választjuk ki és teszteljük a burkolatokat valós projektekben.
A csatlakozódoboz minősítése megmutatja, hogy a burkolat mennyire védi az embereket és a berendezéseket valós üzemi körülmények között – nem csak egy katalógusban. Három nagy gondolatot egyesít: környezetvédelmet (por, víz, korrózió), elektromos biztonságot (áram, szigetelés, földelés) és a szabályozási megfelelést (kódok és tanúsítványok). [ul ]
Amikor áttekintem az EPC-ktől és panelépítőktől származó rajzokat vagy ajánlatkéréseket, mindig legalább az alábbi minősítési méreteket keresem:
- Behatolás elleni védelem (IP vagy NEMA) por, víz és időjárási kitettség ellen. [eabel ]
- Anyag- és korrózióállóság a tényleges környezethez (beltéri, kültéri, vegyi, tengerparti stb.). [rapidonline ]
- UL vagy azzal egyenértékű biztonsági tanúsítvány, ha a kód vagy a végfelhasználó megköveteli. [ul ]
- Az áramerősség (amper) az áramkör kialakításához és a kábel méretéhez igazodik.
Ha ezek közül bármelyik nem egyezik, előfordulhat, hogy ma átadja a FAT-ot, de örökölhet egy jövőbeli hibát.
A NEMA-besorolásokat széles körben használják Észak-Amerikában a burkolat védelmének leírására a környezeti feltételekkel szemben, beleértve az esőt, a tömlőt, a jeget és néha a korróziót. Az egyszerű '1–10' skálától eltérően a magasabb NEMA-számok nem tartalmaznak automatikusan alacsonyabb védelmet – minden típus meghatározott használati esetekre van meghatározva. [eabel ]
- A NEMA 1–13 típusok a beltéri/kültéri használatra, a por- és vízállóságra, valamint néha a korrózióvédelemre vonatkoznak.
- A betűk (például X, S, R) speciális védelmet , például extra korrózióállóságot biztosítanak.
- A NEMA tesztelése olyan szempontokra is kiterjed, amelyeket az IP nem, például a jegesedés körülményeit. [eabel ]
Meghatározó szemszögéből:
- NEMA 1 – Alapvető beltéri használatra, korlátozott porvédelem; nedves vagy kültéri környezetben nem elfogadható.
- NEMA 3 / 3R – Kültéri használatra alkalmas; eső és ónos eső elleni védelem. [eabel ]
- NEMA 4 / 4X – Beltéri vagy kültéri, tömlőlehúzásra kész; A 4X növeli a korrózióállóságot, és általános választás élelmiszer-, tengeri és vegyi üzemekben. [eabel ]
Amikor OEM- vagy ipari ügyfeleink észak-amerikai projekteket küldenek nekünk, a NEMA 4X gyakran az 'alapértelmezett biztonságos választás' kültéri vagy mosási környezetben, különösen akkor, ha rozsdamentes acélt vagy bevonatos alumíniumot használnak.

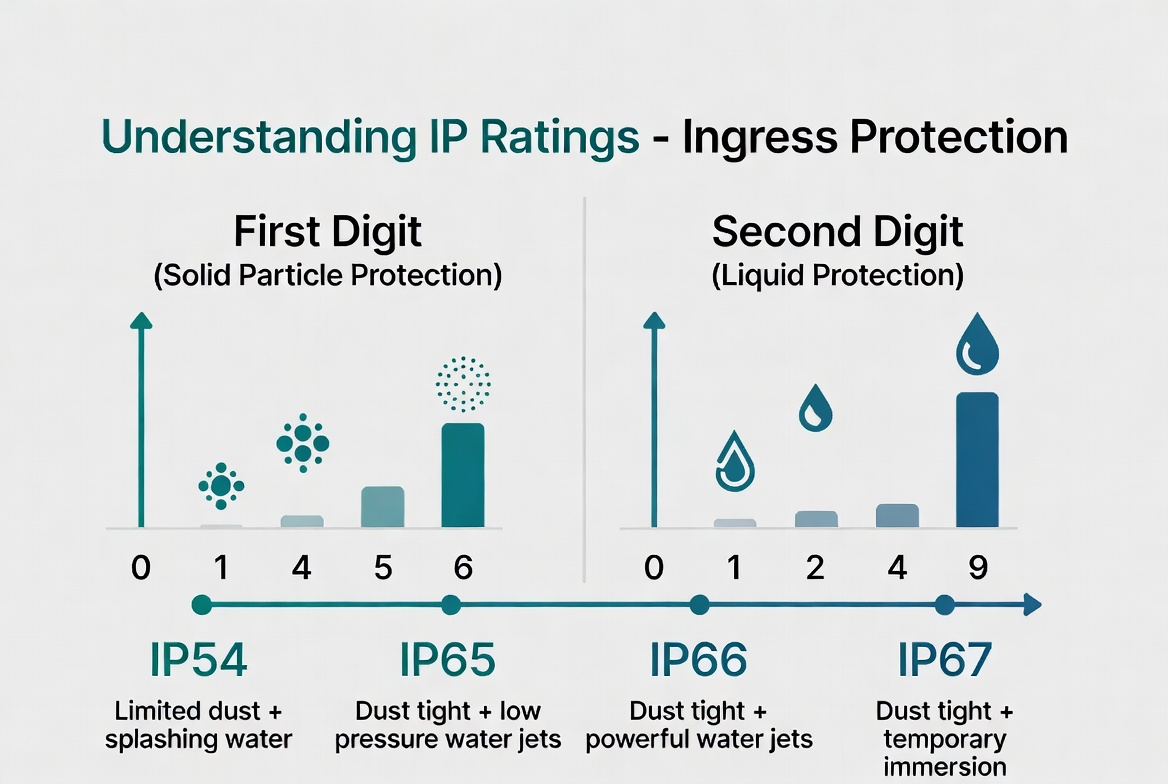

Az IP (Ingress Protection) besorolás egy globális szabvány, amely két számjegyet használ a szilárd anyagok és folyadékok elleni védelem leírására. Könnyen olvashatóak, de csak a port és a vizet takarják – korróziót, ütést vagy jeget nem. [eabel ]
A csatlakozódobozok általános minősítései a következők:
- IP54 – Korlátozott porvédelem, ellenáll a fröccsenő víznek.
- IP65 – Porálló, vízsugár ellen védett.
- IP66 – Porálló, erős vízsugár ellen védett.
- IP67 – Porálló, 1 m-ig védve az ideiglenes bemerüléstől.
- IP68 – Porálló, meghatározott körülmények között hosszú távú merítésre alkalmas.
Az első számjegy szilárd (0–6); a második számjegy a víz (0–9).
Gyakorlatban:
- A kültéri dobozoknak legalább IPx4-esnek kell lenniük ahhoz, hogy megbirkózzanak az esővel, de általában az IP65–IP66 védettséget ajánljuk olyan ipari területeken, ahol szél okozta eső vagy takarítás előfordulhat. [rapidonline ]
- A poros környezeteknek (cementgyárak, gabonakezelés, megmunkálás stb.) IP6x-os, teljesen porálló, gyakran IP65-ös vagy magasabb szintűnek kell lenniük. [rapidonline ]
- A merülő vagy földbe süllyesztett létesítmények (aknák, egyes szivattyú- vagy öntözőrendszerek) IP67–IP68 szabványt igényelnek, gondos tömítéssel és kábeltömszelencével kombinálva. [rapidonline ]

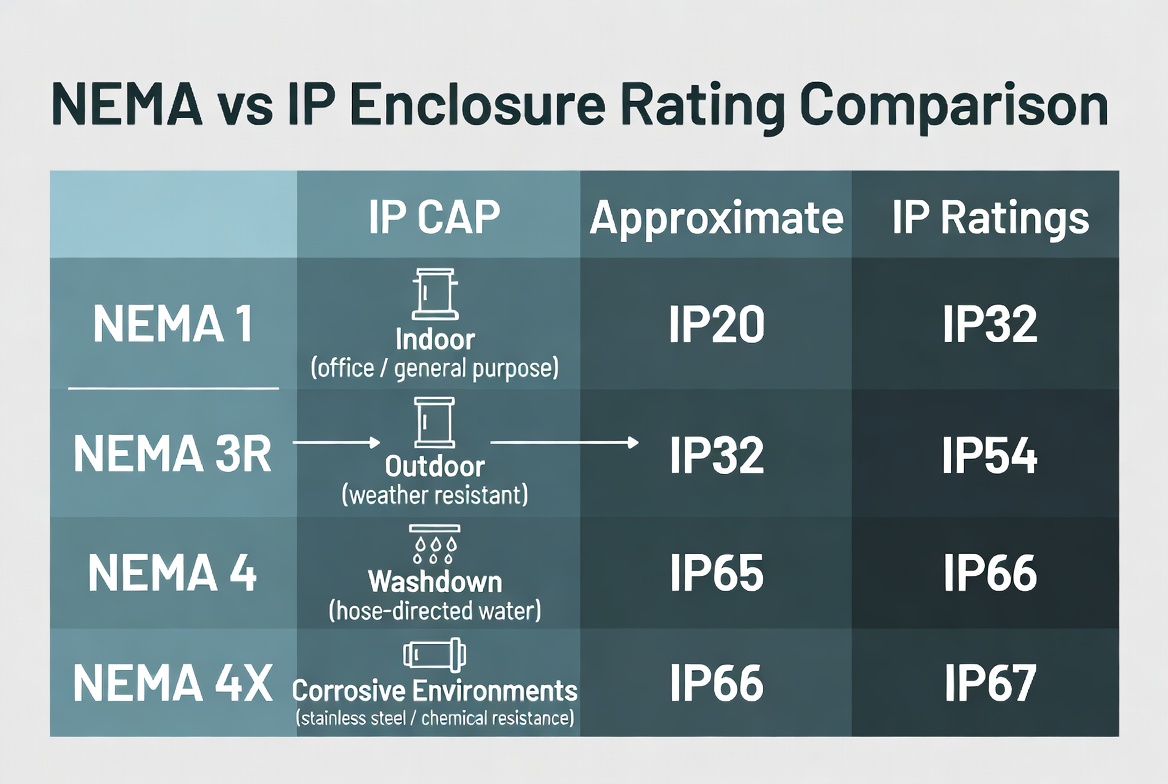

A mérnökök gyakran kérdezik, hogy egy bizonyos NEMA-típus megfelel-e egy adott IP-besorolásnak. Az őszinte válasz: nincs egy az egyhez konverzió , de néhány durva egyenértékűség széles körben ismert. [eabel ]
A specifikációkban használt tipikus leképezés:
- NEMA 1 ≈ IP10–IP20 (alap beltéri, korlátozott por). [eabel ]
- NEMA 3R ≈ IP24–IP34 (kültéri eső és ónos eső). [eabel ]
- NEMA 4 / 4X ≈ nagyjából IP66 (pormentes, tömlős lefelé). [eabel ]
Főbb különbségek:
- A NEMA összpontosít a használati esetekre (beltéri, kültéri, korrózió, jég, tömlőlehúzás). [eabel ]
- Az IP csak összpontosít a szilárd és folyékony behatolásra , nem a korrózióra vagy a jégre. [eabel ]
- A NEMA-besorolásokat a gyártók gyakran maguk határozzák meg, míg az IP-besorolások általában harmadik féltől vagy laboratóriumi vizsgálatból állnak a vonatkozó IEC-szabványok szerint. [eabel ]
Amikor exportra szánt kapocsdobozt tervezünk, általában IP- tanúsítványt adunk a globális ügyfelek számára, és igazodhatunk az Észak-Amerikára vonatkozó NEMA-típusú elvárásokhoz is , különösen, ha a végfelhasználó egy amerikai EPC vagy OEM.
Az UL (Underwriters Laboratories) egy harmadik fél biztonsági szervezet. Az UL listán szereplő vagy UL elismert csatlakozódobozok átmentek a független tesztelésen a meghatározott szabványok szerint, ami döntő fontosságú ott, ahol a helyi kódok vagy az ügyfelek előírják az UL-t. [ul ]
Az UL-besorolású burkolatokat a következőkre értékelték: [ul ]
- Nem éghető anyagokból, például fémből vagy megfelelő műanyagokból történő építés.
- Megfelelő korrózióállóság , gyakran rozsdamentes acél vagy alumínium használata zord környezetben. [eaton ]
- Elegendő belső térfogat a vezetékek számán és méreténként, hogy elkerülje a túlmelegedést és a túlzsúfoltságot.
- Megfelelő földelés és kötés , amely biztonságos hibaáram-utat biztosít. [ul ]
- Világos jelölések a veszélyes helyekre, a hőmérsékleti besorolásokra és az esetleges beépítési határértékekre. [ul ]
Az UL szabványok az alkalmazástól függően eltérőek – általános házak, ipari vezérlőpanelek, robbanásbiztos berendezések stb. [eaton ]
Vásárlási szempontból, ha a specifikációban az 'UL csatlakozódoboz' szerepel, ellenőrizze:
- Pontos UL szabvány (pl. burkolatok, robbanásbiztos, ipari vezérlés).
- A címkén szereplő minősítés megegyezik a webhelyével (beltéri, kültéri, veszélyes hely osztály és felosztás). [ul ]
Gyártóként rutinszerűen úgy tervezünk és tesztelünk dobozokat, hogy egyidejűleg megfeleljenek az UL, IP és NEMA elvárásoknak a globális telepítésekhez.
A névleges áramerőssége határozza meg a maximális áramerősséget, amelyet biztonságosan szállítani kell, összhangban a vezetékek méretével, kivezetéseivel és hőelvezetésével. csatlakozódobozok A legtöbb projektnél a tervezők összehangolják a dobozok névleges értékét az elágazó áramkörök névleges értékeivel és a kábelkeresztmetszetekkel. [njsullivan ]
A csatlakozódobozokban és a csatlakozódobozokban látható tipikus áramtartományok a következők: [njsullivan ]
- Körülbelül 20–24 A – Gyakori a világítás és a kis terhelésű áramkörök esetében. [njsullivan ]
- Körülbelül 30-32 A – Általános többcélú áramkörök és kis teljesítményterhelések. [njsullivan ]
- Körülbelül 40 A és afeletti – Nagy teljesítményű terhelések, például zuhanyzók, tűzhelyek, szivattyúk, elektromos járművek töltő aláramkörök vagy ipari motorok. [njsullivan ]
Tapasztalataink szerint a 40 A feletti feszültséget mindig szakképzett villanyszerelőnek kell telepítenie és ellenőriznie , mert a hő- és hibaviselkedés sokkal kritikusabb. Amikor kiválaszt egy dobozt, mindig ügyeljen: [cnhuntec ]
1. A doboz névleges erősítője ≥ áramkör névleges teljesítménye.
2. A kivezetések és a kábel keresztmetszete megfelelően illeszkedik.
3. Elegendő belső térfogat van a túlmelegedés elkerülésére és a hőelvezetés megkönnyítésére. [njsullivan ]
Még a 'helyes' IP- vagy NEMA-kóddal is a rossz anyagválasztás korán meghibásodik UV-sugárzás, vegyszerek vagy mechanikai hatások hatására. [njsullivan ]
- Fém (acél, alumínium, rozsdamentes) – Nagy ütésállóság és tűzállóság; kiváló ipari és kültéri környezetben. A rozsdamentes vagy jól bevont acél/alumínium előnyösebb korrozív vagy tengerparti helyeken. [casview ]
- PVC / műanyag (PVC, ABS, polikarbonát) – Könnyű, nem vezető, korrózióálló és költséghatékony; jól használható beltéri és számos kültéri környezetben, ha robusztus IP-besorolással párosul. [smartshop.lk-ea ]
- Üvegszál – Erős, nem vezetőképes és nagyon ellenáll a korróziónak, a nedvességnek és a vegyszereknek, ideális agresszív ipari és vegyi környezetben. [casview ]
Kültéri használatra általában legalább az IPx4-et célozzuk meg , de a valós ipari vagy tengerparti létesítményeknél előnyben részesítjük az IP65–IP66 védettséget UV-stabil anyagokkal . Poros vagy magas páratartalmú környezetben (autómosók, bizonyos gyári vonalak) az ajánlott minimum IP6x a por esetén és egy magas második számjegy a víz esetében, például IP65 vagy magasabb. [rapidonline ]
Papíron a táblázatok elolvasásával választhat értékelést. A gyakorlatban a tapasztalt specifikátorok a alapuló strukturált ellenőrzőlistát követnek környezeten, az alkalmazáson és a szabályozáson . [maidatechenclosure ]
Amikor egy új vonalon vagy projektben támogatjuk az ügyfeleket, legalább az alábbi kérdéseken járunk végig:
1. Hol lesz felszerelve a doboz? Beltéri panelszoba, látható kültéri fal, föld alatti gödör, tetőn vagy a tenger közelében. [rapidonline ]
2. Mik a környezeti stresszek? Por, sóspray, vegyszerek, UV, lemosás, vibráció vagy szélsőséges hőmérséklet. [eaton ]
3. Mik az elektromos és szabályozási követelmények? Áramköri áramerősség, helyi kód (pl. NEC), UL vagy CE, veszélyes hely besorolás, ha van ilyen. [ul ]
4. Hány kábel és végződés? Ez határozza meg a doboz méretét, a csatlakozók számát és a tömszelence/kiütő elrendezést. [rapidonline ]
Aztán lefordítjuk a következőre:
- IP vagy NEMA besorolás (pl. IP66 vagy NEMA 4X kültéri lemosáshoz). [eabel ]
- Anyag (pl. rozsdamentes acél a tenger közelében, bevonatos acél beltérben, polikarbonát a könnyű súly és a láthatóság érdekében). [casview ]
- UL vagy azzal egyenértékű tanúsítvány, ha kötelező. [ul ]
- A sorkapocs konfigurációja és az erősítő besorolása összhangban van a terhelés és a kábel méretével. [njsullivan ]
Ez a strukturált megközelítés drámaian csökkenti az utómunkálatokat és a helyszíni módosításokat az üzembe helyezés során.

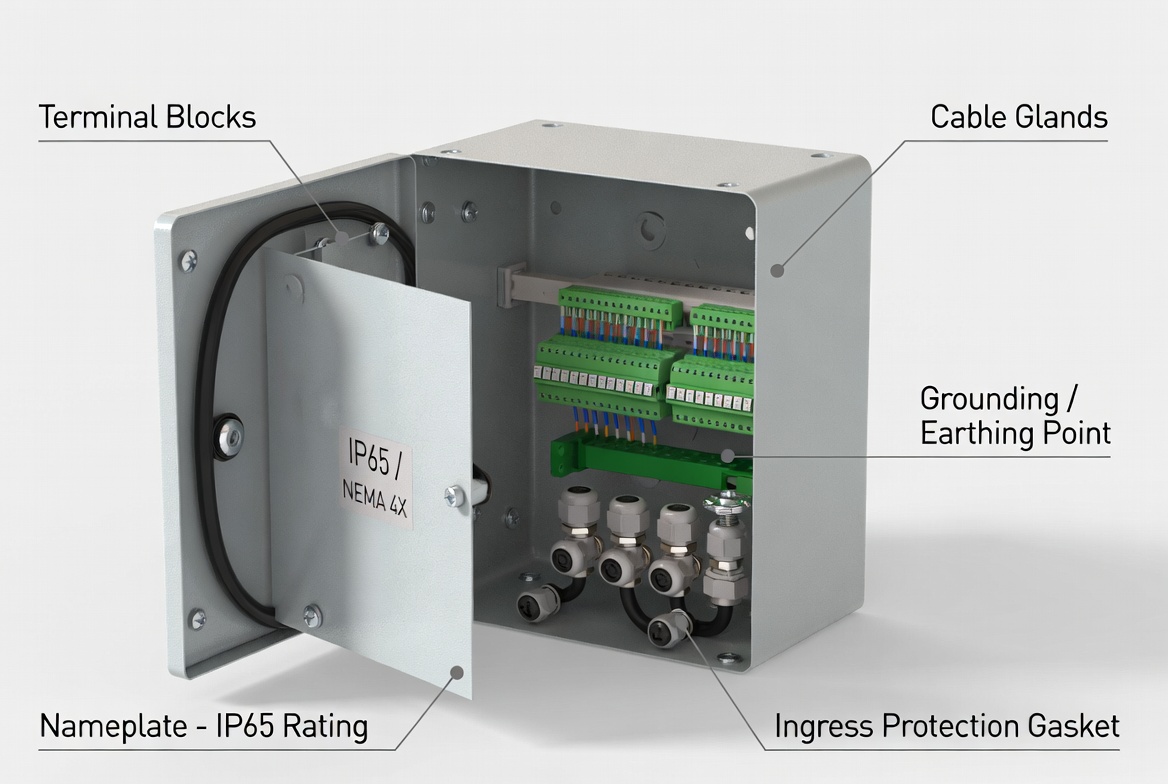

Sok modern berendezés integrált csatlakozókkal ellátott csatlakozódobozokat használ a vezetékezés és a karbantartás egyszerűsítésére. Ezek különösen gyakoriak az ipari automatizálásban, érzékelőkben, szivattyúkban és moduláris berendezésekben. [viox ]
A tipikus sorkapocsdobozok 3-6 csatlakozót tartalmaznak , amelyek lehetővé teszik több kábelmag precíz csatlakoztatását egy házon belül. Egyes ipari dobozok fő sorkapcsokat használnak, amelyek támogatják az olyan kombinációkat, mint a 2 × 25 mm² + 2 × 16 mm² pólusonként , rugalmasságot kínálva a bejövő és kimenő kábelekhez. [njsullivan ]
A mezők megadásakor ügyeljen a következőkre:
- A kivezetések száma megegyezik a tervezett áramkörök és toldások számával.
- A kapocs-keresztmetszet tartománya megfelel az Ön kábelméreteinek.
- A doboz erősítő névleges értékét nem lépi túl a terhelés és a diverzitástényező. [cnhuntec ]
A megfelelő belső sorkapocs-elrendezés és a megfelelő IP/NEMA és UL besorolás kombinációja teszi a kapocsdobozt megbízhatóvá a berendezés élettartama alatt.
projektjeinek munkája során Az energiatárolás, az elektromos járművek töltésének, az ipari tárgyak internetének és az intelligens gyárak ismétlődő besorolási problémákat tapasztalunk, amelyek elkerülhető hibákat okoznak: [rapidonline ]
- Az UV-sugárzás és az időjárás alábecsülése a tetőtéri ESS-ben és napelemes projektekben: az UV-stabil anyagok vagy megfelelő IP-besorolás nélküli műanyag dobozok néhány éven belül törékennyé válnak vagy szivárognak. [rapidonline ]
- A kültéri vagy részben kondicionált házakon belüli kondenzáció figyelmen kívül hagyása , ami korrózióhoz és a terminálok közötti nyomkövetéshez vezet. [eaton ]
- 'beltéri' csatlakozódobozok keverése kültéri szivattyúkkal vagy elektromos járművekkel , ahol a permet, az útsó és a vibráció robusztusabb IP/NEMA szintet és anyagokat igényel. [rapidonline ]
Ezen ágazatok számára erősen ajánljuk:
- Legalább IP65–IP66 vagy NEMA 4/4X védett helyeken. [eabel ]
- Korrózióálló anyagok (rozsdamentes acél vagy jól bevont alumínium/acél). [eaton ]
- Ellenőrzött harmadik féltől származó tesztjelentések az IP/NEMA és adott esetben az UL vagy azzal egyenértékű szabványokhoz. [ul ]
Az alábbi táblázat összefoglalja azokat a gyakorlati minősítési lehetőségeket, amelyeket gyakran ajánlunk ipari és OEM ügyfeleknek.
| Forgatókönyv / környezet | Javasolt IP / NEMA minősítés | Preferált anyagok |
|---|---|---|
| Beltéri száraz panel szoba | IP20–IP54, NEMA 1 | Bevonatos acél, alumínium, PVC/ABS (njsullivan ) |
| Könnyű beltéri ipari, esetenként por | IP54–IP65, NEMA 12 | Bevonatos acél, polikarbonát (rapidonline ) |
| Kültéri általános (nincs lemosás) | IP65–IP66, NEMA 3/3R/4 | Bevonatos acél, alumínium, UV-álló műanyag (eabel ) |
| Kültéri lemosás / élelmiszer / tengeri | IP66, NEMA 4X | Rozsdamentes acél, kiváló minőségű bevonattal ellátott alumínium (eaton ) |
| Erősen poros ipari (cement, gabona, bányászat) | IP65–IP66 vagy magasabb (IP6x), NEMA 4/4X vagy 12/13 | Bevonatos acél, rozsdamentes, üvegszálas (casview ) |
| Merülő / gödrök / szivattyúk | IP67–IP68 (plusz megfelelő tömszelencék) | Bevonatos fém vagy kiváló minőségű műanyag (rapidonline ) |
| Új energia, EV, tetőtéri ESS | IP65–IP66, NEMA 4/4X, UV-álló anyagok | Rozsdamentes, bevonatos alumínium, polikarbonát (eabel ) |
Ez a táblázat nem helyettesíti a helyi kódokat, de azt tükrözi, hogy mi működik megbízhatóan a valós projekteken.
Ha áramrendszerekhez, távközlési hálózatokhoz, ipari gépekhez, épületekhez, új energiatárolókhoz, elektromos járművek infrastruktúrájához vagy vízszivattyúkhoz tervez vagy szerzi be csatlakozódobozokat vagy csatlakozódobozokat, a NEMA/IP/UL-besorolások, az erősítőkapacitás és az anyagok összehangolása elengedhetetlen a hosszú távú megbízhatóság és megfelelőség szempontjából. [njsullivan ]
Az elektromos házak és kapocsdobozok speciális gyártójaként mérnökcsapatunk segíthet Önnek:
- Tekintse át rajzait vagy anyagjegyzékét, és párosítsa a megfelelő csatlakozódoboz-besorolásokat.
- Optimalizálja az anyagokat és az elrendezést környezetéhez és exportpiacaihoz.
- Az ellenőrök és a végfelhasználók számára kielégítő dokumentáció és tesztjelentések biztosítása. [maidatechenclosure ]
Ha aktuális projektje van, ossza meg kulcsfontosságú követelményeit (környezet, feszültség, áramerősség, szabványok), és ajánlunk egy megfelelő csatlakozódoboz-megoldást – még mielőtt a problémák megjelennének a helyszínen.
1. Mi a különbség a csatlakozódobozok NEMA- és IP-besorolása között?
A NEMA-besorolások a burkolat teljesítményét írják le olyan környezeti feltételekkel szemben, mint a por, víz, jég és bizonyos esetekben a korrózió, főleg az észak-amerikai piacokon. Az IP-besorolások a szilárd tárgyak és a víz behatolása elleni védelmet írják le kétjegyű kóddal, és nemzetközileg használják; nem takarnak el korróziót vagy jegesedést. [eabel ]
2. Honnan tudhatom, hogy milyen IP-besorolásra van szüksége a projektemnek?
Kezdje a telepítési környezettel és az expozícióval: beltéri szárazság, kültéri időjárás, lemosás, por vagy bemerítés. Ezután válasszon egy olyan IP-besorolást, amely lefedi a port (első számjegy) és a vizet (második számjegy) marginálisan – pl. IP65–IP66 a legtöbb kültéri ipari alkalmazáshoz. [rapidonline ]
3. Mindig szükségem van egy UL-besorolású csatlakozódobozra?
UL vagy azzal egyenértékű tanúsítványra van szüksége, ahol a helyi előírások, ellenőrök vagy végfelhasználók ezt megkövetelik, különösen Észak-Amerikában és néhány szabályozott iparágban. Más régiókban az IP- és NEMA-besorolások, valamint a CE vagy más regionális jóváhagyások elegendőek lehetnek, de ezt meg kell erősítenie a helyi előírásokkal és projektspecifikációkkal. [ul ]
4. Átalakíthatom a NEMA besorolást közvetlenül IP minősítéssé?
Nincs pontos egy az egyhez konverzió, mivel a NEMA és az IP különböző dolgokat mér, de a hozzávetőleges egyenértékűségek segíthetnek a kezdeti kiválasztásnál, például a NEMA 4X nagyjából az IP66-hoz hasonlítható por- és vízállóság tekintetében. Mindig ellenőrizze az adott környezeti feltételeket, ahelyett, hogy kizárólag a konverziós táblázatokra hagyatkozna. [eabel ]
5. Hogyan befolyásolják a terminálkonfigurációk a csatlakozódobozok kiválasztását?
A csatlakozók száma és keresztmetszete határozza meg a belső elrendezést, a doboz minimális térfogatát és a hőleadást, különösen nagyobb áramerősség esetén. A túlmelegedés és a karbantartási problémák elkerülése érdekében ügyeljen arra, hogy a terminál konfigurációja, az amperbesorolás és az IP/NEMA besorolás megfeleljen az áramkör kialakításának és a környezetnek. [cnhuntec ]
