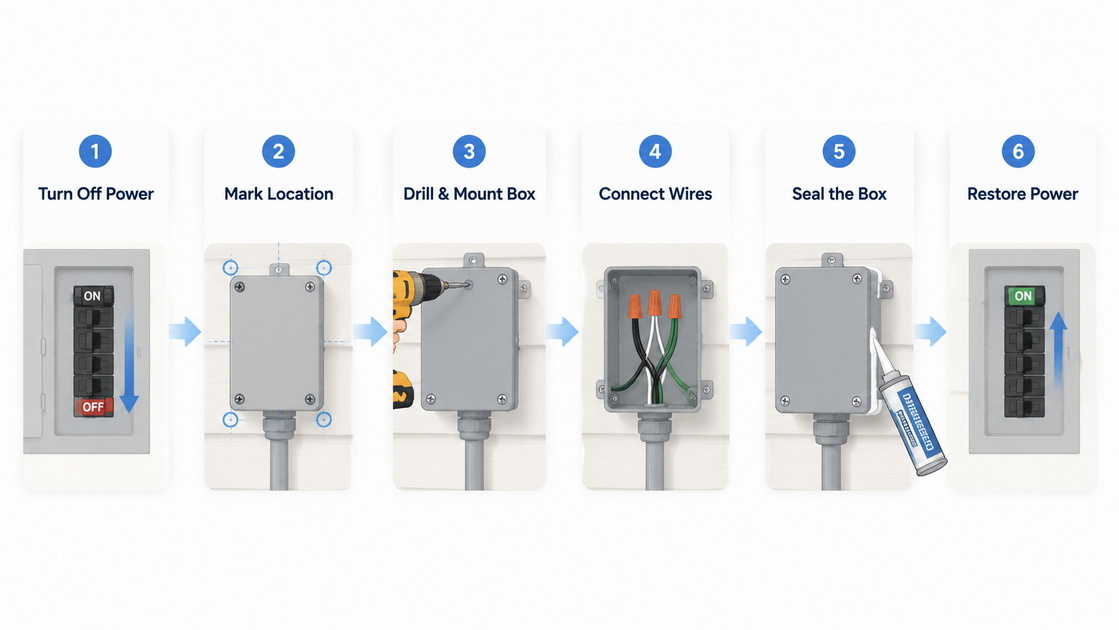

● Paso a paso: cómo instalar una caja de conexiones en el exterior
>> Paso 1: planificar la ubicación
>> Paso 2: apague y verifique la energía
>> Paso 3: Prepare la superficie y la entrada del cable
>> Paso 4: Instale el conducto o los prensaestopas
>> Paso 5: monte la caja de conexiones
>> Paso 6: Pele y conecte los cables
>> Paso 7: Conexión a tierra y unión
>> Paso 8: selle la caja y restablezca la energía
● Consejos profesionales desde una perspectiva industrial y UX
>> Diseño para confiabilidad a largo plazo
>> Haga que la instalación sea 'fácil de usar' para usted en el futuro
● CTA: cuándo hacer bricolaje y cuándo llamar a un profesional
● Preguntas frecuentes sugeridas
>> 1. ¿Necesito una caja de conexiones especial para instalaciones en exteriores?
>> 2. ¿Puedo pasar cables directamente desde la pared a una caja de conexiones sin conducto?
>> 3. ¿A qué altura debo montar una caja de conexiones exterior?
>> 4. ¿Es seguro instalar una caja de conexiones en el exterior por mi cuenta?
>> 5. ¿Cuál es la diferencia entre una caja de conexiones y un gabinete exterior?
Instalación de un exterior La caja de conexiones no es sólo una tarea de bricolaje: es un trabajo crítico para la seguridad que debe equilibrar los códigos eléctricos, la protección contra la intemperie y la confiabilidad a largo plazo. Como Como fabricante de gabinetes para cajas de conexiones de calidad industrial , le explicaré cómo lo hacen los profesionales y cómo puede aplicar los mismos estándares en casa o en el sitio. [europolio ]

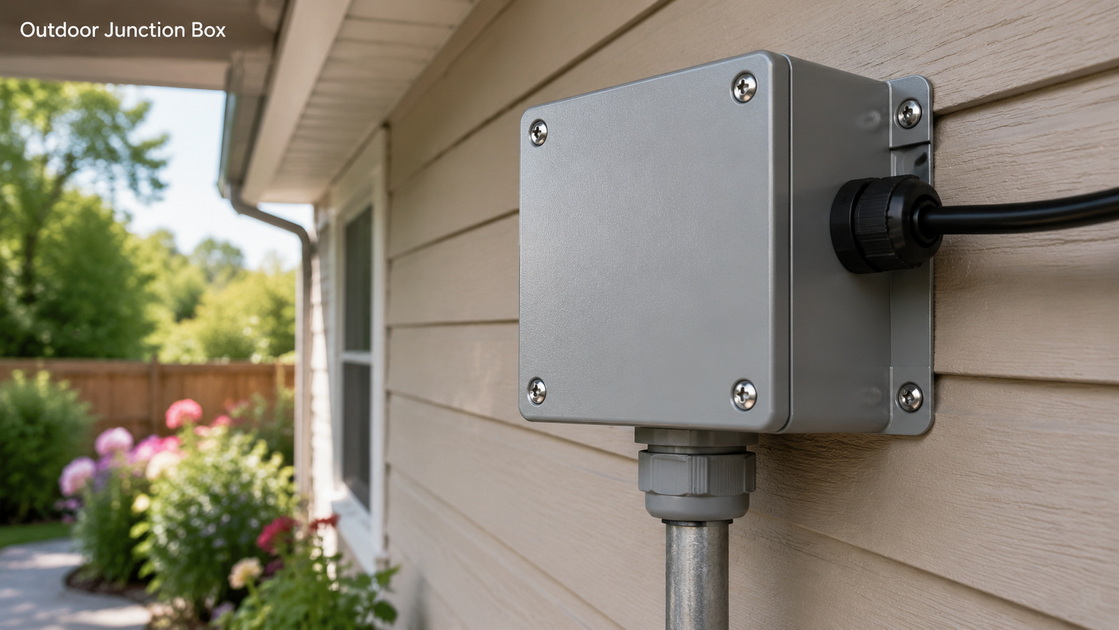

Una caja de conexiones exterior es un recinto protector donde se unen, enrutan o ramifican conductores eléctricos para iluminación, enchufes, bombas, comunicaciones o sistemas de control. Cuando se instala en el exterior, debe resistir la humedad, el polvo, la exposición a los rayos UV, el impacto mecánico y los cambios de temperatura, manteniendo al mismo tiempo las conexiones accesibles y cumpliendo con los códigos. [YouTube ]
Para proyectos residenciales, las cajas suelen servir para luces exteriores, receptáculos, bombas y energía para jardín. En entornos industriales y comerciales, como líneas de fabricación inteligentes, cargadores de vehículos eléctricos o gabinetes de datos y telecomunicaciones, las cajas de conexiones se integran en gabinetes eléctricos y sistemas de gestión de cables más grandes. [poder sin pago ]
Antes de instalar algo en el exterior, es esencial elegir equipo resistente a la intemperie que cumpla con los códigos . Busque lo siguiente: [alrouf.com ]
- Clasificación resistente a la intemperie/impermeable : las cajas de conexiones exteriores deben estar etiquetadas como resistentes a la intemperie y tener una clasificación IP adecuada (por ejemplo, IP65 o superior) para protegerlas contra el agua y el polvo. [europolio ]
- Idoneidad del material : las opciones comunes incluyen poliéster, policarbonato, acero pintado y acero inoxidable , cada uno de los cuales ofrece diferentes niveles de resistencia a la corrosión, resistencia al impacto y rendimiento contra los rayos UV. [policase ]
- Cumplimiento del código : las instalaciones deben seguir el Código Eléctrico Nacional (NEC) o equivalentes locales , incluidas las reglas sobre el llenado de la caja, la longitud del conductor, la conexión a tierra y la accesibilidad. [YouTube ]

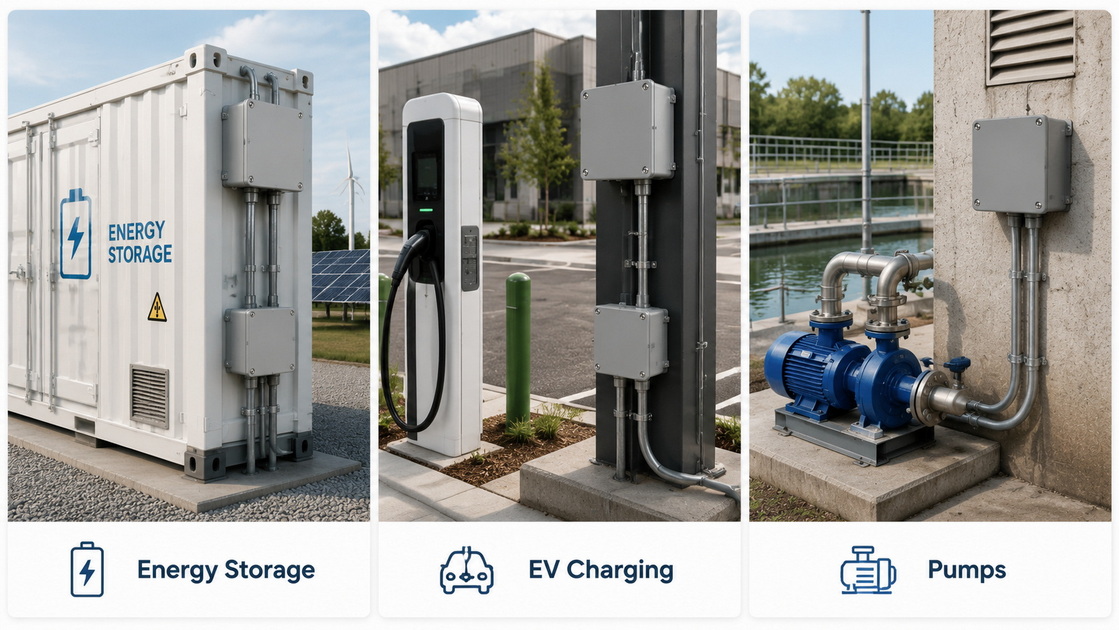

En aplicaciones industriales, los ingenieros especifican cada vez más gabinetes y cajas de conexiones para exteriores diseñados para la corrosión atmosférica, vibración, condensación interna y radiación UV en lugar de simplemente 'IP65 básico'. Esta es exactamente la filosofía de diseño detrás de las modernas cajas de conexiones metálicas utilizadas en energía, telecomunicaciones, redes, automatización de edificios y nuevos sistemas de energía. [europolio ]
Antes de comenzar, reúna todas las herramientas y materiales para evitar trabajar rápidamente alrededor de circuitos activos. Una instalación típica de una caja de conexiones al aire libre requiere: [YouTube ]
- Caja de conexiones resistente a la intemperie y cubierta compatible (cubierta en uso para receptáculos). [YouTube ]
- Prensaestopas o accesorios para conductos dimensionados según el diámetro del cable, con juntas tóricas para sellado. [YouTube ]
- Hardware de montaje : tornillos resistentes a la corrosión apropiados para madera, mampostería o metal. [alrouf.com ]
- Herramientas básicas : taladro, destornillador, pelacables, alicates de liniero, probador de voltaje. [YouTube ]
- Accesorios de conexión : tuercas para cables/conectores giratorios, cinta aislante, tornillos de conexión a tierra. [YouTube ]
- Sellador : silicona de grado exterior o sellador de conductos alrededor de entradas y bordes. [alrouf.com ]
Los sistemas diseñados profesionalmente, como los que fabricamos para almacenamiento de energía, carga de vehículos eléctricos y control industrial, también integran puertas con juntas, pestillos multipunto y prensaestopas clasificados para mantener la integridad del gabinete en condiciones exteriores adversas. [europolio ]
Una buena ubicación es la base de una instalación segura y duradera. [YouTube ]
- Elija un lugar que sea de fácil acceso , que no esté escondido detrás de paredes o equipos. [YouTube ]
- Siempre que sea posible, monte la caja debajo de un alero o área protegida para reducir la exposición directa a la lluvia. [alrouf.com ]
- Evite lugares donde el agua pueda acumularse, la nieve se pueda acumular o sea probable que se produzcan daños mecánicos. [poder sin pago ]
En entornos industriales, los ingenieros eléctricos suelen colocar cajas de conexiones en rieles de montaje estructurados, gabinetes o soportes especialmente diseñados , asegurando que los ángulos de entrada de cables, el radio de curvatura y el acceso de mantenimiento cumplan con los requisitos operativos y de código. [europolio ]
Trabajar en vivo no es una opción. [YouTube ]
1. Apague el disyuntor que alimenta el área donde se instalará la caja de conexiones. [YouTube ]
2. Utilice un probador de voltaje o un multímetro para verificar que no haya voltaje presente en el cable o en el tomacorriente. [YouTube ]
3. Etiquete el disyuntor o bloquéelo si hay varias personas trabajando en el sistema. [YouTube ]
Los electricistas profesionales enfatizan que la desconexión y la prueba son pasos obligatorios; Incluso los instaladores experimentados pueden identificar erróneamente circuitos en edificios complejos si se saltan esta verificación. [YouTube ]
Ya sea que esté trabajando con revestimiento, ladrillo, concreto o un gabinete de metal, la superficie debe soportar un soporte seguro. [YouTube ]
- Utilice la caja de conexiones como plantilla para marcar los puntos de corte o montaje. [YouTube ]
- Para bloques o paneles de revestimiento, corte con cuidado un orificio que coincida con el espacio de la caja, evitando dañar los cables ocultos. [YouTube ]
- Para mampostería, taladre orificios de anclaje adecuados y, si es necesario, un orificio central para conductos o prensaestopas. [YouTube ]
En las modernizaciones industriales, los técnicos suelen agregar cajas de conexiones perforando orificios para prensaestopas (por ejemplo, 28 mm) y montándolas con tornillos M5 y tuercas cuadradas , lo que garantiza la estabilidad mecánica y el sellado. [YouTube ]
El cableado exterior no debe pasar simplemente a través de aberturas en las paredes. [poder sin pago ]
- Tienda el conducto desde la alimentación interior hasta la caja exterior, fijándolo con abrazaderas y herrajes. [poder sin pago ]
- Alternativamente, instale prensaestopas clasificados con juntas tóricas para sellar alrededor de cables blindados o flexibles. [YouTube ]
- Aplique sellador de conductos o silicona alrededor de las entradas para evitar el ingreso de humedad y la condensación interna. [alrouf.com ]
Las aplicaciones de alta confiabilidad, como bombas, cargadores de vehículos eléctricos o redes de iluminación exterior, a menudo requieren conectores y prensaestopas resistentes a la temperatura que no se vuelven quebradizos con el calor o el frío. [YouTube ]
Una vez preparado el camino de entrada, monte la caja firmemente. [alrouf.com ]
- Coloque la caja de modo que su borde frontal quede al ras con la superficie de montaje para una adecuada compresión de la junta y ajuste de la cubierta. [YouTube ]
- Utilice tornillos aptos para exteriores y siga el patrón de montaje del fabricante. [poder sin pago ]
- Asegurarse de que la caja no se balancee ni se mueva; El movimiento puede fatigar los conductores y comprometer los sellos con el tiempo. [YouTube ]
Para muchas luces y enchufes exteriores se requieren cajas metálicas octogonales o rectangulares indicadas para soporte de accesorios de iluminación o receptáculos , ya que están diseñadas para soportar conexiones eléctricas y cargas mecánicas. [esta vieja casa ]

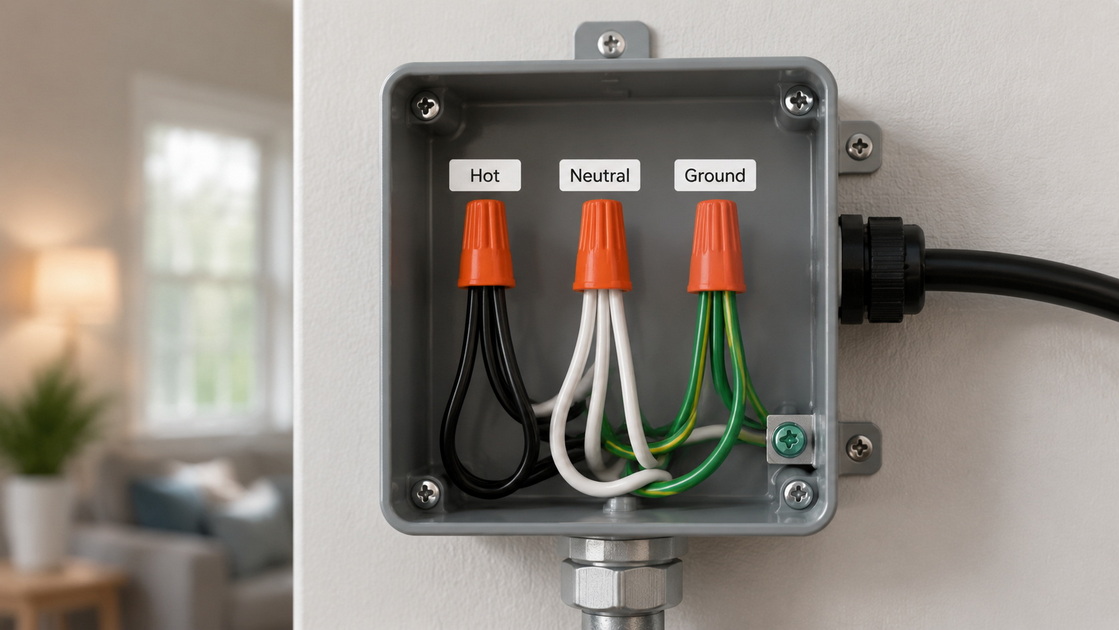

Dentro de la caja, el cableado debe estar limpio, codificado y dentro de su capacidad. [YouTube ]
- Pele unos 12 a 13 mm (½ pulgada) de aislamiento de cada conductor. [YouTube ]
- Mantenga la longitud mínima del conductor (a menudo al menos 6 pulgadas dentro de la caja) para un empalme seguro y mantenimiento futuro. [esta vieja casa ]
- Utilice conectores de cables (tuercas para cables, conectores a presión) apropiados para el tamaño y tipo del conductor. [alrouf.com ]
- Siga los códigos de colores estándar:
- Negro / marrón – caliente (en vivo)
- Blanco / azul – neutro
- Cobre verde/desnudo – tierra [YouTube ]
Para conexiones exteriores trifásicas, haga coincidir el rojo con el rojo, el amarillo con el amarillo y el azul con el azul , con el neutro y la tierra conectados según el diseño del sistema. Las cajas de conexiones industriales suelen albergar cableado trifásico para alimentar lámparas, bombas y equipos de proceso de exterior. [europolio ]
La conexión a tierra es su última línea de defensa contra corrientes de falla y voltaje de contacto de gabinetes metálicos. [esta vieja casa ]
- Instale un tornillo de tierra en el orificio roscado exclusivo de la caja y envuelva el conductor de tierra alrededor de él antes de apretarlo. [YouTube ]
- Unir cajas y recintos metálicos al conductor de puesta a tierra del equipo , incluidas puertas o paneles removibles en gabinetes más grandes. [europolio ]
Para gabinetes de cajas de conexiones de acero o inoxidable utilizados en control o distribución de energía, la conexión a tierra y la conexión adecuadas son un requisito de diseño que se revisa durante la certificación del panel y las pruebas de fábrica. [europolio ]
Cerrar correctamente la caja es tan importante como cablearla. [YouTube ]
- Meta los cables cuidadosamente e instale la cubierta o cubierta en uso , asegurando la compresión de la junta. [YouTube ]
- Aplicar sellador de silicona en todo el perímetro donde sea necesario para evitar la entrada de agua. [YouTube ]
- Vuelva a encender la alimentación y pruebe con un probador de voltaje o una prueba funcional (por ejemplo, encienda la luz o el tomacorriente). [alrouf.com ]
Si las pruebas muestran lecturas anormales o funcionamiento intermitente, los instaladores profesionales recomiendan verificar todos los empalmes, el torque en los terminales y la integridad de las rutas neutral y de tierra antes de volver a poner el sistema en servicio. [YouTube ]
Desde el punto de vista de un fabricante que suministra cajas de conexiones para los sectores de energía, telecomunicaciones, redes, construcción y nuevas energías, vemos un patrón consistente: la mayoría de las fallas en exteriores no son errores de cableado, sino problemas ambientales y mecánicos . Para evitarlos: [poder sin pago ]
- Elija materiales y acabados resistentes a la corrosión para entornos costeros, industriales o de alta contaminación. [europolio ]
- Utilice un protector contra tirones adecuado (prensas, abrazaderas) para que los cables no queden tensados en la entrada de la caja. [YouTube ]
- Considere la gestión de la condensación : para recintos grandes, los diseñadores agregan drenajes de ventilación o prensaestopas especiales para evitar la acumulación de humedad. [europolio ]
Como instalador orientado a UX, piense en cómo alguien usará y mantendrá esta caja de conexiones dentro de unos años:
- Etiquete claramente los circuitos y las tapas de las cajas, especialmente cuando alimente múltiples cargas. [poder sin pago ]
- Mantenga el diseño simple: separe el cableado de control, alto y bajo voltaje cuando corresponda. [europolio ]
- Deje espacio adicional en cajas más grandes para futuras conexiones o actualizaciones; Los proyectos industriales casi siempre crecen con el tiempo. [poder sin pago ]
Las cajas de conexiones para exteriores son absolutamente aptas para el bricolaje cuando el alcance es simple, el circuito está claramente identificado y se siguen las regulaciones locales. Sin embargo, en estas situaciones, es más seguro y eficiente trabajar con un profesional o un fabricante de armarios industriales: [policase ]
- Cargas de alta potencia, como cargadores de vehículos eléctricos, bombas y equipos HVAC. [YouTube ]
- Cableado trifásico o multicircuito complejo en exteriores. [YouTube ]
- Sistemas integrados que combinan energía, datos y control en un solo gabinete. [europolio ]
Si necesita una solución robusta de gabinete de caja de conexiones para exteriores para proyectos de distribución de energía, redes de comunicación, automatización industrial, infraestructura de edificios, almacenamiento de energía o aplicaciones de vehículos eléctricos, asociarse con un fabricante dedicado que comprenda tanto los estándares eléctricos como los desafíos ambientales reducirá drásticamente el riesgo a largo plazo y los costos de mantenimiento. [poder sin pago ]
Sí. Debe utilizar una caja de conexiones etiquetada específicamente para uso en exteriores o resistente a la intemperie, con una clasificación IP adecuada y material adecuado para entornos exteriores. [alrouf.com ]
Los códigos locales suelen exigir conductos o prensaestopas aprobados para el cableado exterior; Pasar un cable desnudo a través de una abertura en la pared rara vez es compatible o seguro. [poder sin pago ]
La altura de montaje depende de la aplicación y las regulaciones locales, pero las cajas generalmente se instalan a una altura accesible evitando áreas propensas a inundaciones o daños físicos. [esta vieja casa ]
Muchos propietarios pueden instalar cajas exteriores sencillas de forma segura si comprenden el cableado básico y siguen el código, pero los sistemas complejos o de alta potencia deben ser manejados por electricistas autorizados. [policase ]
Una caja de conexiones generalmente alberga conexiones para uno o varios circuitos, mientras que los gabinetes o gabinetes eléctricos para exteriores integran múltiples cajas de conexiones, disyuntores, dispositivos de control y componentes de comunicación para sistemas más grandes. [policase ]
