Installieren eines Der Anschlusskasten für eine Leuchte ist nicht nur eine einfache Heimwerkeraufgabe – es ist ein wichtiger Sicherheitsschritt, der Ihre Verkabelung schützt, das Gewicht der Leuchte trägt und dafür sorgt, dass Ihr elektrisches System den modernen Standards entspricht. Als Als Hersteller von Elektrogehäusen aus Blech, der mit globalen Energie-, Kommunikations- und Industriekunden zusammenarbeitet, sehen wir aus erster Hand, wie eine ordnungsgemäße Installation von Anschlusskästen Ausfällen vor Ort vorbeugt und die Lebensdauer von Vorrichtungen und Verkabelungen verlängert. [lianjer ]
Eine Anschlussdose ist ein Schutzgehäuse, in dem elektrische Leiter verbunden, gespleißt oder verzweigt werden, um eine Leuchte oder andere Lasten zu versorgen. Für Decken- und Wandleuchten bietet die Anschlussdose sowohl einen sicheren mechanischen Befestigungspunkt als auch einen sicheren, vorschriftskonformen Raum für Anschlüsse. [dgfloors ]
- Brandschutz: Die Box enthält Funken oder Hitze aus losen Verbindungen, wodurch die Brandgefahr verringert wird. [magnifyelektrisch ]
- Mechanische Halterung: Verankert die Leuchte, besonders wichtig bei schwereren Armaturen oder Deckenventilatoren. [Heimdepot ]
- Einhaltung von Vorschriften: Moderne Bau- und Elektrovorschriften erfordern Anschlusskästen an allen Verbindungspunkten und Vorrichtungen. [hwlok ]
Aus fertigungstechnischer Sicht konstruieren wir Anschlusskästen und Gehäuse aus Blech, die den Schutzarten IP65 und höher entsprechen und so eine robuste Leistung in rauen Umgebungen und langfristige Zuverlässigkeit in Wohn- und Industrieprojekten gewährleisten. [bohuielectric ]
Vor dem Berühren von Leitungen Sicherheit und Vorbereitung an erster Stelle stehen. müssen [youtube ]
1. Schalten Sie den Schutzschalter aus , der den Lichtstandort speist, an dem Sie arbeiten. [youtube ]
2. Verwenden Sie einen berührungslosen Spannungsprüfer an den vorhandenen Vorrichtungs- oder Kabelenden, um sicherzustellen, dass keine Spannung anliegt. [youtube ]
Professionelle Elektriker betrachten die Überprüfung der Stromversorgung als einen nicht verhandelbaren Schritt; Das Auslassen ist eine der häufigsten Ursachen für Elektrounfälle beim Heimwerker.
Für die Installation einer Anschlussdose für eine Leuchte benötigen Sie normalerweise: [smartshop.lk-ea ]
- Zugelassener Anschlusskasten (Metall oder Kunststoff), dimensioniert für die Anzahl der Leiter
- Für Bolzen, Balken oder Mauerwerk geeignete Schrauben und Montageteile
- Kabelklemmen oder eingebaute Zugentlastungen
- Kabelverbinder (Drahtmuttern) und Isolierband
- Bohrer , Schraubendreherbits und Holzschrauben oder -anker
- Abisolierzange , Universalmesser und Maßband
- Spannungsprüfer zur Sicherheitskontrolle
Aus OEM-/ODM-Sicht empfehlen wir die Auswahl von Kästen und Gehäusen, die eindeutige Klassifizierungen (z. B. IP65, CE) aufweisen und zu Ihrer Installationsumgebung passen – Trockenbauwände im Innenbereich, freiliegende Keller, Untersichten im Freien oder Industriedecken. [bohuitechnology ]
Der „richtige“ Anschlusskasten hängt vom Gerätetyp, der Umgebung und der Last ab . [dgfloors ]
- Runde Deckendosen: Ideal für typische Pendelleuchten, Unterputzleuchten und kleine Kronleuchter. [Heimdepot ]
- Quadratische/rechteckige Boxen: Werden verwendet, wenn mehrere Kabel verbunden werden oder wenn mehr Platz für Spleiße benötigt wird. [magnifyelektrisch ]
- Für Ventilatoren ausgelegte Boxen: Speziell entwickelt, um die dynamische Belastung von Deckenventilatoren zu tragen. [Heimdepot ]
Für Wohndecken bevorzugen viele Installateure bei der Montage schwererer Vorrichtungen Metallkästen aufgrund ihrer Steifigkeit und besseren mechanischen Verankerung an den Balken. [Paclights ]
Bei Standard-Trockenbaudecken ist in der Regel ein einfacher UL-gelisteter oder CE-gekennzeichneter Kasten ausreichend. Allerdings für Umgebungen mit: [hwlok ]
- Feuchtigkeit oder Außeneinwirkung (z. B. Carports, Außenuntersichten)
- Industriestaub oder korrosive Atmosphären (Fabriken, Pumpenräume, Ladestationen für Elektrofahrzeuge)

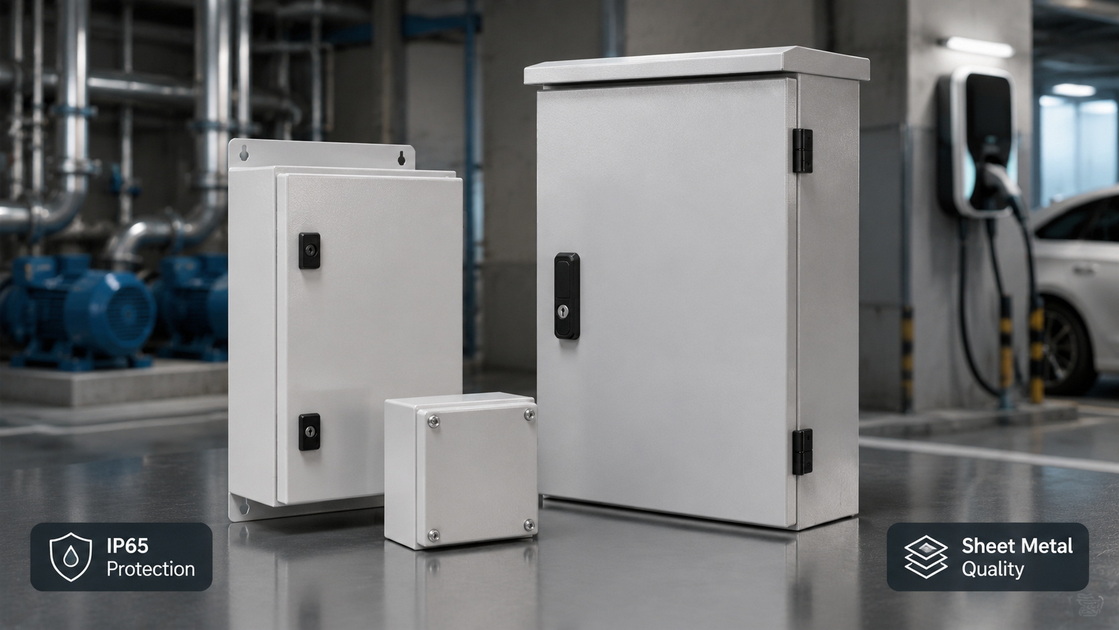

Wählen Sie abgedichtete Blechgehäuse mit höherer Schutzart (IP65 oder IP66). Dies ist genau das Segment, in dem Hersteller wie Ningbo Bohui Electric ihre Design- und Zertifizierungsbemühungen konzentrieren. [bohuielectric ]

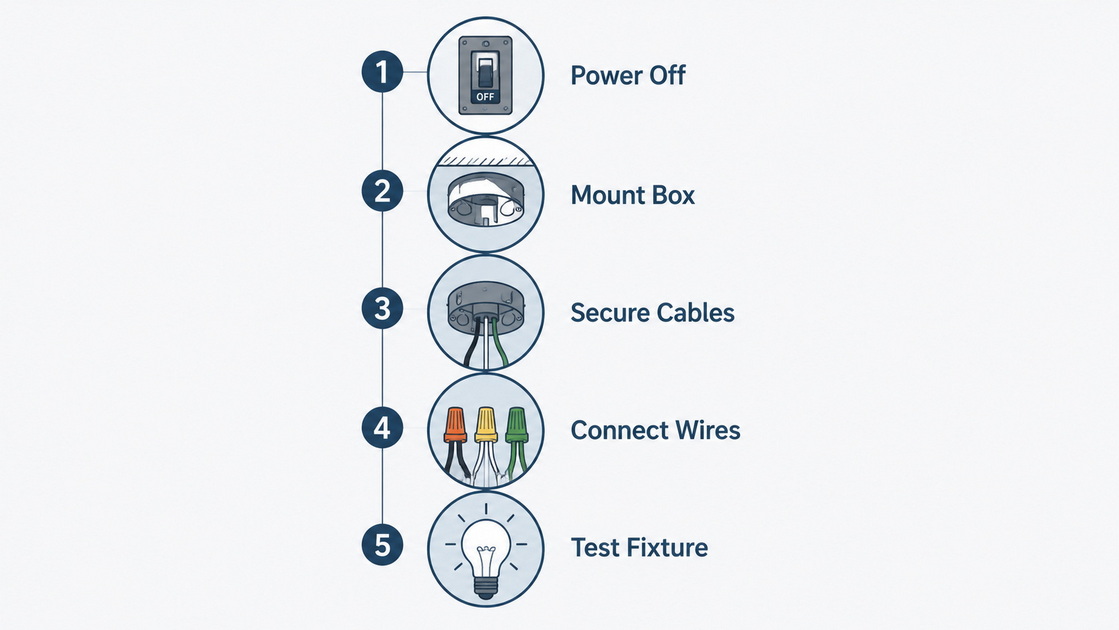

Der Kernprozess ist in den meisten Wohnbereichen ähnlich: Montieren Sie die Box sicher, verlegen Sie die Kabel, stellen Sie sichere Verbindungen her und befestigen Sie die Leuchte. Nachfolgend finden Sie einen strukturierten Arbeitsablauf, der sich an der Herangehensweise professioneller Installateure an diese Aufgabe orientiert. [lianjer ]
1. Identifizieren Sie die Position der Leuchte an der Decke oder Wand basierend auf Ihrem Beleuchtungslayout und der Raumästhetik. [youtube ]
2. Platzieren Sie einen Balken oder Bolzen in der Nähe dieses Punktes, da der Anschlusskasten für schwerere Befestigungen fest am Strukturrahmen verankert werden muss. [youtube ]
3. Wenn der Rahmen nicht perfekt ausgerichtet ist, verwenden Sie eine verstellbare Stangenaufhängung oder eine Spezialbox, die für die Installation zwischen Balken geeignet ist. [smartshop.lk-ea ]
Branchenerfahrungen zeigen, dass eine schlechte mechanische Unterstützung eine der Hauptursachen für durchhängende Armaturen und vorzeitige Ausfälle ist, insbesondere in Gewerbeflächen mit häufigen Wartungs- und Nachrüstungsarbeiten.
1. Zeichnen Sie den Umriss der Anschlussdose nach oder verwenden Sie eine vom Hersteller bereitgestellte Schablone auf der Trockenbauwand oder dem Putz. [youtube ]
2. Schneiden Sie das Loch vorsichtig mit einer Stich- oder Trockenbausäge aus und bleiben Sie dabei knapp innerhalb der Linie, um einen festen Sitz zu gewährleisten. [youtube ]
3. Setzen Sie den Kasten ein und befestigen Sie ihn mit geeigneten Schrauben am Ständer/Balken oder ziehen Sie die integrierten Klammern fest, die die Trockenbauwand festhalten. [youtube ]
Moderne „Altbau“- oder Umbaukästen verfügen über integrierte Klammern, die an Trockenbauwänden befestigt werden; Bei Neubauten werden die Kästen in der Regel direkt an die Ständer geschraubt, bevor die Wandplatte aufgestellt wird. [lianjer ]
1. Verlegen Sie das eingehende Stromkabel und das Gerätekabel zum Standort des Kastens. Beachten Sie dabei den Biegeradius und vermeiden Sie scharfe Kanten. [magnifyelektrisch ]
2. Verwenden Sie die des Kastens Aussparungen oder Kabeleinführungen und fügen Sie bei Bedarf Buchsen oder Tüllen hinzu, um die Isolierung zu schützen. [hwlok ]
3. Ziehen Sie die Kabelklemmen fest , damit der Kabelmantel fest gehalten wird – dies verhindert eine Belastung der Leiterverbindungen und sorgt für die Sicherheit der Installationsvorschriften. [smartshop.lk-ea ]
Bei industriellen oder kommerziellen Projekten wird diese Zugentlastung noch wichtiger, da Vibrationen von HVAC-Systemen, Motoren oder Maschinen in der Nähe ungeschützte Verbindungen mit der Zeit lockern können.
In der Box befinden sich normalerweise drei grundlegende Leitergruppen für ein geerdetes Wechselstromsystem: stromführend (schwarz), , Neutralleiter (weiß) und Erde (grün oder blank) . [Paclights ]
1. Isolieren Sie etwa 15 cm des Kabelmantels ab , damit die einzelnen Leiter den Spleißbereich im Gehäuse erreichen können. [youtube ]
2. Entfernen Sie etwa 1 cm der Isolierung von jedem Leiterende. mit einer Abisolierzange [Paclights ]
3. Schließen Sie die entsprechenden Drähte an:
- Schwarz (heiß) von der Versorgung bis Schwarz vom Gerät
- Weiß (Neutral) von der Versorgung bis zum Weiß der Leuchte
- Grüne/blanke Masse zur Erdungsschraube des Gehäuses und zum Erdungskabel des Geräts
4. Verwenden Sie zugelassene Kabelverbinder , drehen Sie sie fest und ziehen Sie vorsichtig an jedem Kabel, um zu überprüfen, ob es fest sitzt. [youtube ]
Professionelle Installateure stellen außerdem sicher, dass die Grenzen der Kastenfüllung nicht überschritten werden – zu viele Leiter in einem kleinen Kasten können zu Hitzestau und Kabelschäden führen. [dgfloors ]
1. Stecken Sie die gespleißten Drähte vorsichtig in die Anschlussdose, vermeiden Sie scharfe Biegungen und lassen Sie die Anschlüsse zugänglich. [Paclights ]
2. Installieren Sie die Kastenabdeckung oder Montageplatte gemäß den Angaben der Befestigungshardware. [Heimdepot ]
3. Richten Sie die des Geräts Montagehalterung an den Schraubenlöchern des Gehäuses aus und befestigen Sie das Gerät sicher. [smartshop.lk-ea ]
4. Stellen Sie die Stromversorgung am Leistungsschalter wieder her und testen Sie die Lampe , um sicherzustellen, dass sie ordnungsgemäß funktioniert. [Heimdepot ]
Aufgrund unserer Erfahrung mit der Lieferung von Blechgehäusen für Industrie- und Gewerbeprojekte sehen wir oft, dass Wartungsteams einer klaren Kennzeichnung und einer guten Kabelführung innerhalb und um Anschlusskästen Priorität einräumen. Dies zahlt sich bei der Fehlerbehebung und zukünftigen Upgrades aus.
Über die Grundlagen hinaus gibt es Überlegungen auf Expertenebene , die die Langlebigkeit, Sicherheit und Inspektionsergebnisse erheblich verbessern können.
Elektrische Vorschriften und Herstellerdatenblätter geben die maximale Leiteranzahl pro Kastengröße an; Das Überschreiten dieser Grenzwerte erhöht die Hitze und macht künftige Wartungsarbeiten gefährlich. Wählen Sie im Zweifelsfall eine etwas größere Box oder teilen Sie die Stromkreise auf zwei Gehäuse auf. [hwlok ]
- Lassen Sie zusätzlichen Kabelspielraum für zukünftige Leuchtenwechsel oder intelligente Beleuchtungs-Upgrades. [reddit ]
- Wählen Sie korrosionsbeständige Blechkästen für feuchte Keller, Pumpenräume oder in der Nähe von Ladegeräten für Elektrofahrzeuge im Freien. [bohuitechnology ]
- Beschriften Sie Schaltkreise oder Kabelwege rund um die Box, um auch Jahre später eine schnelle Fehlerbehebung zu ermöglichen. [youtube ]
Hersteller wie Ningbo Bohui Electric entwerfen Gehäuselösungen speziell für branchenübergreifende Szenarien, bei denen derselbe Anschlusskastenstandard heute die Gebäudebeleuchtung und morgen die industrielle Automatisierung oder neue Energiesysteme unterstützen muss. [bohuielectric ]
Aus Benutzerfeedback und Installateurforen fallen mehrere wiederkehrende Fehler auf: [reddit ]
- Strom nicht ausgeschaltet oder Überprüfung mit einem Tester fehlgeschlagen.
- Spleiße außerhalb einer Box oder in einem zu kleinen Gehäuse belassen.
- Zu festes Anziehen der Klemmen , Beschädigung von Kabelmänteln und Freilegung von Leitern. [dgfloors ]
- Ignorieren Sie Erdungsverbindungen und lassen Sie die Metallbox oder das Gerät ungeerdet.
- Verwendung nicht zugelassener Boxen in feuchter Umgebung oder im Freien.
Wenn Hersteller und Installateure sich dieser Fallstricke bewusst sind und Kästen mit klarer Markierung und robusten Kabeleinführungen entwerfen, können sie gemeinsam daran arbeiten, die Ausfallraten sowohl im Wohn- als auch im Industriebereich zu senken. [bohuitechnology ]
Selbst selbstbewusste Heimwerker kommen an den Punkt, an dem professionelle Hilfe die sicherere Option ist. [youtube ]
Erwägen Sie die Beauftragung eines zugelassenen Elektrikers, wenn:
- Sie modifizieren bestehende Schaltkreise mit begrenztem Spielraum oder komplexer Verlegung.
- Das Projekt umfasst mehrere Leuchten, Dreiwegeschalter oder intelligente Steuerungen.
- Sie arbeiten in kommerziellen, industriellen oder hochlastigen Umgebungen mit strengen lokalen Code-Anforderungen. [magnifyelektrisch ]
Aus Sicht unserer Branche sehen wir, dass Umgebungen mit hohem Risiko – wie Produktionsanlagen, Pumpstationen und Ladestationen für Elektrofahrzeuge – routinemäßig auf professionelle Elektriker angewiesen sind, die sowohl die örtlichen Vorschriften als auch die spezifischen Schutzarten kennen, die für einen sicheren Betrieb erforderlich sind. [bohuielectric ]
| Szenario: | Empfohlener Boxtyp. | Wichtige Funktionen, auf die Sie achten sollten |
|---|---|---|
| Standard-Deckenleuchte im Trockenbau | Runder Deckenanschlusskasten | UL/CE-gelistet, sichere Balkenmontage, ausreichende Kastenfüllung Heimdepot |
| Schwerer Kronleuchter oder Ventilator | Für Ventilatoren ausgelegtes Metallgehäuse | Hohe Belastbarkeit, robuste Montagehalterung, Erdungsschraube Heimdepot |
| Feuchter Keller oder Pumpenraum | IP65-Blechgehäuse | Versiegelte Tür, Korrosionsbeständigkeit, zertifizierte Einstufung bohuielectric |
| Außenuntersichts- oder Carportleuchte | Wetterfeste Anschlussdose | Abgedichtete Abdeckung, UV-beständige Materialien, Schutzart IP65/IP66 dgfloors |
| Industrielle Automatisierung / Laden von Elektrofahrzeugen | Kundenspezifischer Verteilerkasten aus Blech | OEM/ODM-Design, mehrere Kabeleinführungen, normkonforme Beschriftung bohuielectric |
Wenn Sie eine Beleuchtungsmodernisierung planen – sei es in einem Privathaus, einem Gewerbegebäude oder einer Industrieanlage – beginnen Sie mit der Auswahl der richtigen Anschlusskasten- und Gehäusestrategie . Bei Projekten, die raue Umgebungen, Mehrkreis-Layouts oder die Integration in intelligente und neue Energiesysteme erfordern, stellt die Zusammenarbeit mit einem erfahrenen Hersteller von Blechgehäusen wie Ningbo Bohui Electric Co., Ltd. sicher, dass Ihre Anschlusskästen nicht nur einfach zu installieren, sondern auch auf langfristige Sicherheit und Zuverlässigkeit ausgelegt sind. [bohuielectric ]
Nein. Moderne Vorschriften erfordern, dass sich alle Spleiße und Geräteverbindungen in einem zugelassenen Anschlusskasten befinden, um Verbindungen zu schützen und Brände zu verhindern. [hwlok ]
Überprüfen Sie den Füllgrad des Herstellers und zählen Sie Ihre Leiter. Wenn Sie sich der Grenze nähern, verwenden Sie eine größere Box oder teilen Sie den Stromkreis auf zwei Boxen auf. [dgfloors ]
Kunststoffboxen werden häufig verwendet und sind bei entsprechender Bemessung und Unterstützung sicher. Für schwerere Geräte oder Lüfter wird jedoch normalerweise eine Metall- oder Lüfterbox empfohlen. [Paclights ]
Die meisten Deckenleuchten für Privathaushalte mit 15-Ampere-Stromkreisen verwenden 14-Gauge-Kabel, während 20-Ampere-Stromkreise 12-Gauge-Kabel erfordern. Befolgen Sie immer die örtlichen Vorschriften und die Anweisungen zur Vorrichtung. [magnifyelektrisch ]
Ja. Für Außenbereiche und Feuchträume sind versiegelte, wetterbeständige Boxen oder Blechgehäuse mit Schutzart IP65 oder höher erforderlich, um das Eindringen von Feuchtigkeit zu verhindern. [dgfloors ]
