Stupeň krytí IP69 představuje nejvyšší úroveň ochrany proti vniknutí prachu a vysokotlakých proudů vody o vysoké teplotě a stal se kritickým požadavkem pro nástěnné skříně v hygienicky citlivých a drsných průmyslových prostředích. Z mých zkušeností práce s kupující elektrických skříní v potravinářských, automobilových, vodních a nových energetických projektech správný výběr IP69 často určuje, zda projekt bude spolehlivě fungovat 10 let – nebo začne selhávat po prvním agresivním umytí. [nopio ]

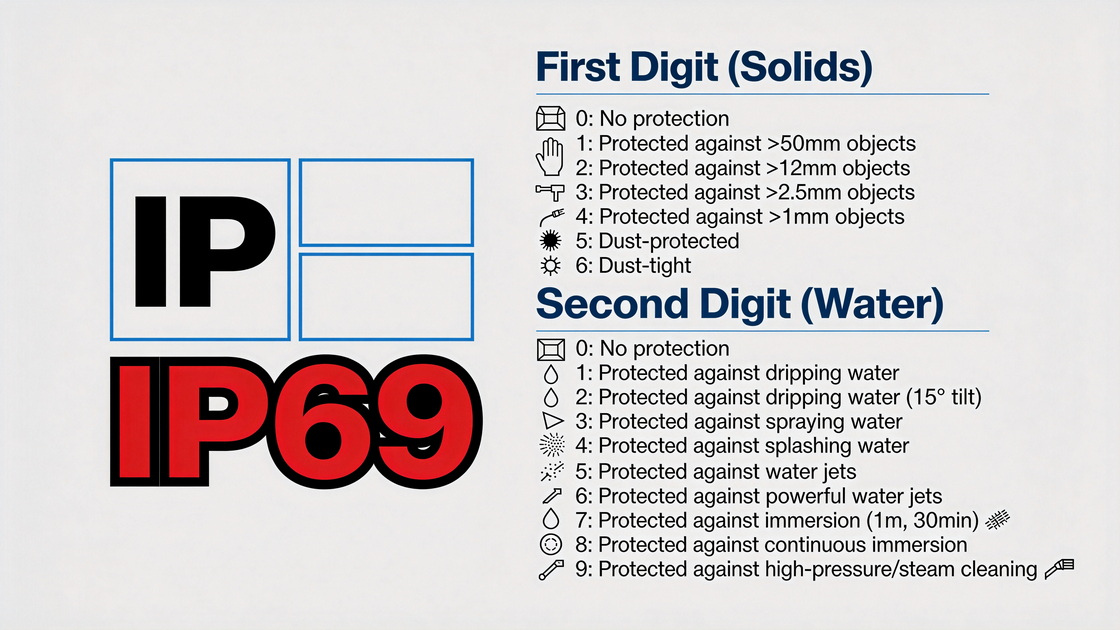

Když inženýři mluví o IP69 , mají na mysli jeden z nejnáročnějších standardizovaných testů, jak dobře kryt chrání před prachem a vodou. Podle IEC 60529 má kód dvě číslice: první číslice (0–6) je pro pevné látky, jako je prach, a druhá (0–9) je pro vodu.
- 6 = zcela prachotěsné i ve vakuu.
- 9 = odolává vysokotlakým proudům vody o vysoké teplotě z různých úhlů.
Prakticky řečeno, kryt IP69 pro montáž na stěnu může být zasažen horkou vysokotlakou čisticí vodou ze všech směrů, aniž by se voda nebo prach dostaly k vnitřním součástem. Díky tomu je ideální pro agresivní mycí prostředí, jako jsou potravinářské závody, farmaceutické linky a automatické myčky automobilů.
> Z pohledu výrobce skříně nikdy nenavrhujete 'jen proto, abyste prošli laboratorním testem'. Navrhujete nejhorší běžnou rutinu čištění, kterou váš zákazník skutečně použije – často drsnější, než předpokládá standard. [nopio ]
Mnoho kupujících se ptá, zda IP69 a IP69K znamenají totéž, zvláště když porovnávají evropské a globální produktové listy. Krátká odpověď: jsou úzce spjaty, ale pocházejí z různých standardů a testovacích nastavení.
- IP69 : Definováno v IEC 60529 , široce používané v elektrických a průmyslových zařízeních.
- IP69K : Pochází z DIN 40050‑9 , původně vyvinuté pro automobilové a strojní aplikace.
IP69K přidává podrobnější požadavky pro:
- Tlak vodního paprsku asi 80–100 bar (1160–1450 psi)
- Teplota vody až 80 °C (176 °F)
- Pevné úhly postřiku (0°, 30°, 60°, 90°) a 10–15 cm vzdálenost trysek
V mnoha katalozích se IP69 a IP69K používají zaměnitelně, protože oba označují extrémní odolnost vůči horkým vysokotlakým čisticím tryskám . Pro regulovaná prostředí (jako jsou potraviny, nápoje a automobilový průmysl) je bezpečnější potvrdit, kterým přesným testovacím standardem kryt prošel, než se spoléhat pouze na štítek.
Z laboratorního hlediska znamená získání krytí IP69, že kryt přežije dvě sady náročných testů . Z hlediska továrny to znamená, že váš design skříně, těsnění a montáž musí fungovat společně – protože jeden slabý článek může zrušit hodnocení.
Pro první číslici '6' je kryt umístěn do utěsněné prachové komory a vystaven jemnému prachu (jako je mastek) po dobu až 8 hodin . Pro podporu vnikání prachu lze použít částečné vakuum. kryt vykazovat žádné pronikání prachu . Na konci zkoušky nesmí

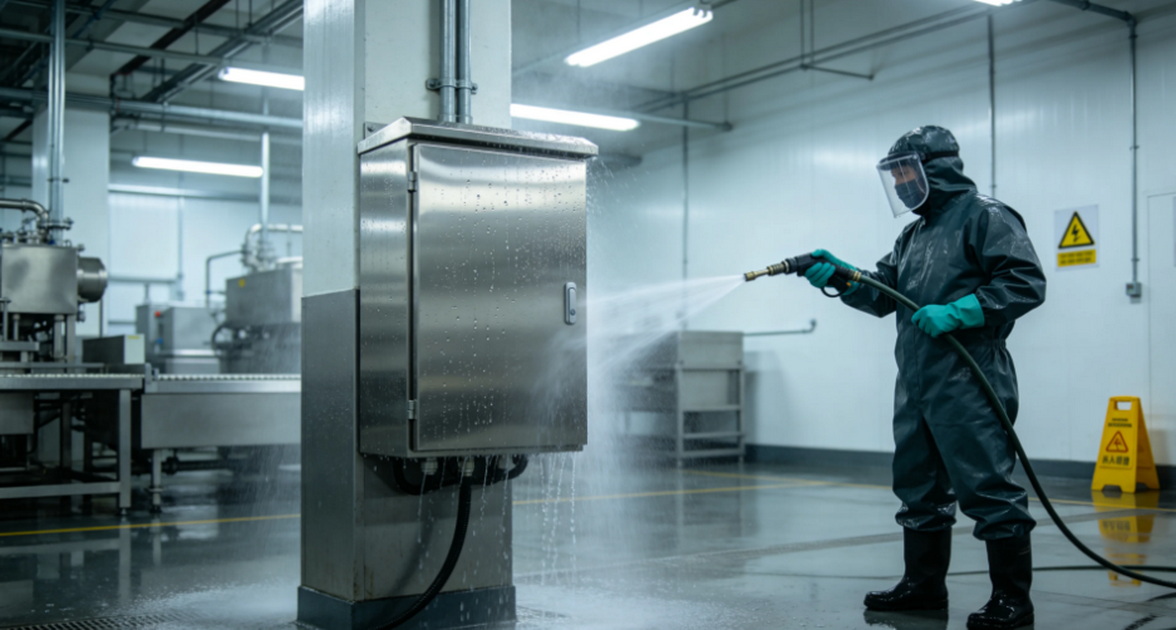

Pro druhou číslici '9' je kryt vystaven vysokotlaké vodě o vysoké teplotě . Mezi typické podmínky patří:
- Tlak vody: 80–100 bar (1160–1450 psi)
- Teplota vody: až 80 °C (176 °F)
- Úhly rozstřiku: 0°, 30°, 60°, 90°
- Vzdálenost trysek: 10–15 cm
- Doba trvání: alespoň 30 sekund na úhel (minimálně 2 minuty celkem)
Kryt lze namontovat na otočný stůl, takže trysky dopadají ze všech směrů. Po testování nesmí dojít k vniknutí vody , která by mohla ovlivnit bezpečný provoz.

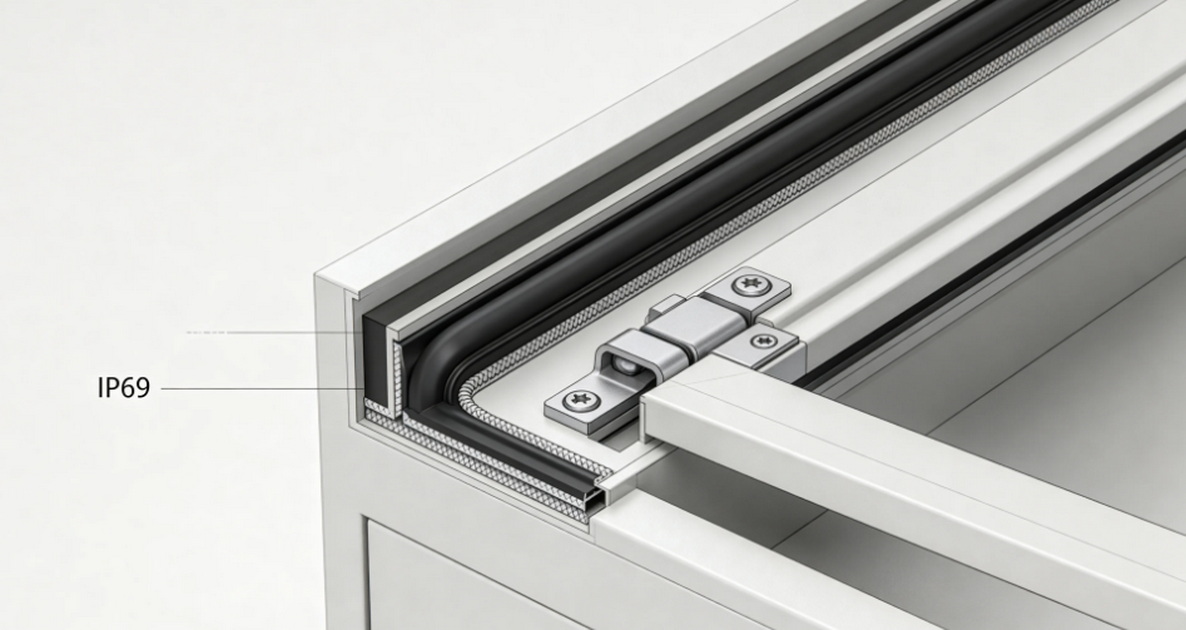

Z naší vlastní výrobní praxe s kryty pro montáž na stěnu jsou konstrukční detaily, které obvykle rozhodují o vyhovění nebo neúspěchu:
- Konzistentní stlačení těsnění po celém obvodu dveří
- Robustní kování dveří, které zabraňuje kroucení působením síly trysky
- Vyvarujte se zbytečných výřezů nebo špatně utěsněných kabelových vstupů
Když se v terénu vyskytnou poruchy IP69, zřídka pocházejí ze samotné kovové krabice. Pocházejí z nesprávných kabelových průchodek, nesprávně vyvrtaných vylamovacích otvorů nebo špatné orientace montáže – to vše je třeba vzít v úvahu ve fázi návrhu a instalace.

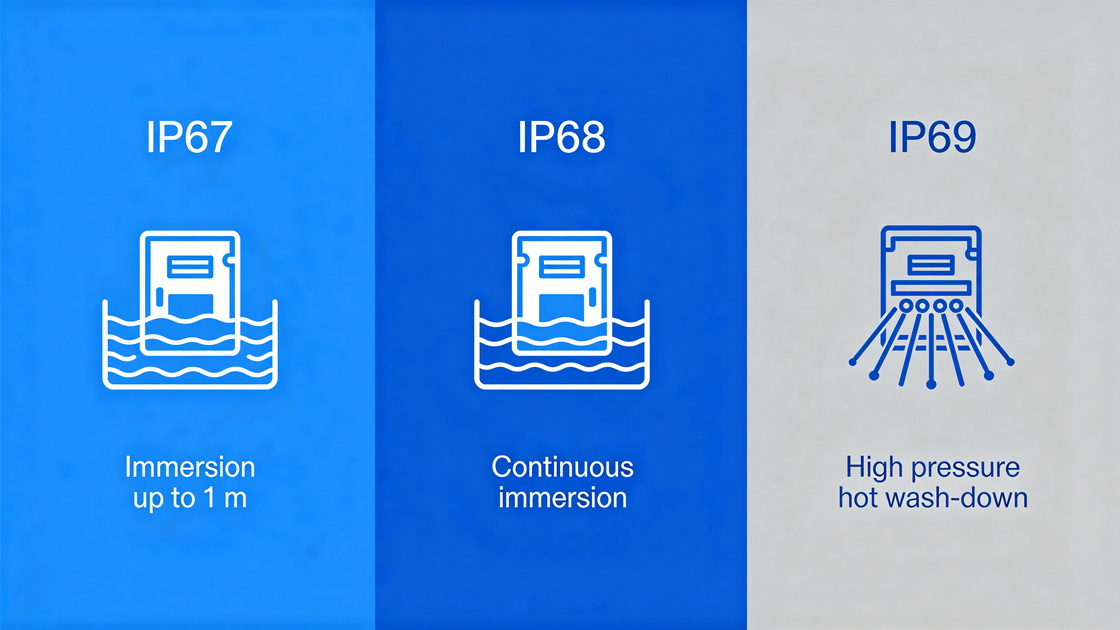

Častou chybou, kterou vidíme v RFQ, je zacházení s IP67, IP68 a IP69 jako s jednoduchým žebříčkem „dobrý, lepší, nejlepší“ . Ve skutečnosti chrání před různými druhy působení vody.
| Hodnocení | Typ expozice vodě | Typický případ použití | Připraveno na mytí? | Důkaz ponoření? |
|---|---|---|---|---|
| IP67 | Ponoření do 1 m | Venkovní boxy, dočasné zatopení | Žádný | Pouze dočasně |
| IP68 | Nepřetržité ponoření >1 m | Ponorná čidla, zařízení nádrží | Omezený | Dlouhé trvání |
| IP69 | Vysokotlaké proudy horké vody | Potraviny/farmaka, sanitární technika | Ano | Žádný |
Pokud je vaše skříň instalována v oblasti s pravidelným vysokotlakým čištěním , je IP69 lepší volbou než IP67/68, i když se IP68 jeví jako 'vyšší' z hlediska hloubky ponoření. Pro utěsněné rozvodné krabice v podzemních jímkách nebo nádržích může být IP68 vhodnější než IP69.
> Zpravidla: splachovací → IP69; ponoření → IP67/IP68; obecné venkovní → IP65–IP67.

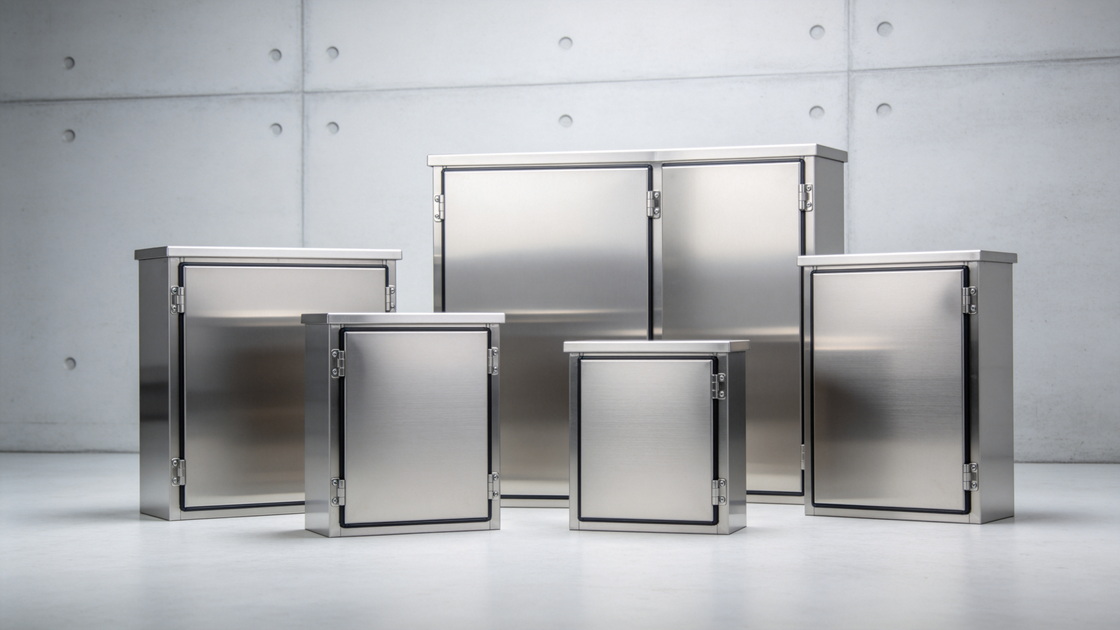

Kryty pro montáž na stěnu IP69 jsou navrženy speciálně pro náročné, hygienicky kritické a venkovní podmínky . V naší každodenní práci s OEM a systémovými integrátory vidíme opakující se vzorce tam, kde je požadováno IP69.
1. Zpracování potravin a nápojů
Denní vysokotlaká dezinfekce je povinná pro splnění hygienických předpisů. Krytí IP69 chrání I/O moduly, PLC a ovládací tlačítka instalovaná přímo na linkách, jako je zpracování masa, mléčných výrobků a plnění nápojů.
2. Farmaceutické a biotechnologické rostliny
Čisté prostory a sterilní zóny se spoléhají na kryty, které odolají parním tryskám a chemickým dezinfekčním prostředkům . IP69 pomáhá předcházet mikroúnikům, kde by se mohly hromadit bakterie nebo vlhkost.
3. Systémy mytí automobilů a automobilů
Automatizované tunely pro mytí aut vystavují senzory a ovládací skříňky nepřetržitému působení vysokého tlaku ohřáté vody a čisticích prostředků . IP69 snižuje riziko koroze a rušivých poruch.
4. Zemědělství, vodní a čerpací systémy
Mobilní stroje, závlahy a čerpací stanice pracují v blátivém, mokrém a prašném prostředí . IP69 je cenné tam, kde jsou kryty často čištěny nebo vystaveny stříkající vodě a stříkající vodě.
5. Doprava a železniční infrastruktura
Venkovní rozvodné krabice a skříně pro ovládání signálů jsou během údržby vystaveny tlakovému mytí. IP69 zajišťuje, že agresivní čištění neohrozí bezpečnost.
- Nástěnné splachovací ovládací panely v drůbežích a mléčných linkách
- Venkovní odbočné krabice upevněné podél automatických mycích drah
- Ovládací skříně pro mobilní generátory a osvětlení na stavbách nebo vojenských stavbách
V těchto místech porucha neznamená pouze výměnu jednoho zařízení. Může vyvolat neplánované prostoje, riziko kontaminace produktu a drahé restartovací procedury , což je důvod, proč mnoho inženýrských týmů standardizuje IP69, jakmile uvidí celkový dopad na náklady.
- Maximální ochrana proti prachu a stříkající vodě : 100% prachotěsné a odolné proti horké, vysokotlaké vodě ze všech směrů.
- Podporuje hygienické a hygienické normy : Běžně se používá v prostředích regulovaných FDA a dalších přísných hygienických prostředích, kde je povinné časté mytí.
- Vysoká spolehlivost v náročných prostředích : Správně navržené kryty IP69 odolávají vlhkosti, korozi a nečistotám, prodlužují životnost zařízení a snižují nároky na údržbu.
- Není určeno pro hluboké ponoření : IP69 není určeno pro dlouhodobé používání pod vodou; pro ponořené instalace je vhodnější IP67 nebo IP68.
- Vyšší náklady a konstrukční složitost : Silnější těsnění, přesné těsnění a robustní konstrukce zvyšují náklady na jednotku a vyžadují pečlivější konstrukci.
- Možná nadměrná specifikace : V suchých vnitřních prostorách nebo jednoduchých krytých venkovních místech může IP69 nabídnout větší ochranu, než je nutné, a zvýšit náklady bez jasného přínosu.
Z pohledu inženýra a kupujícího otázka nezní 'Můžeme získat nejvyšší hodnocení IP?', ale 'Které hodnocení poskytuje nejlepší hodnotu životního cyklu pro konkrétní prostředí?'
Volba mezi IP66, IP67, IP68 a IP69 by se měla řídit jednoduchým rozhodovacím rámcem, nikoli pouze intuicí.
1. Definujte typ prostředí
- Suchý interiér, lehký prach
- Mokré, občas stříkance
- Silný prach, venkovní expozice
- Časté vysokotlaké mytí
2. Metody čištění map
- Žádné tlakové mytí → IP54–IP66 často dostačující
- Pravidelné tlakové mytí (studená voda) → IP66–IP69
- Horké, vysokotlaké mytí → obvykle se doporučuje IP69
3. Vyhodnoťte tlak, teplotu a směr vody
Když očekáváte trysky z více úhlů, zejména při zvýšené teplotě, IP69 poskytuje jasnou bezpečnostní rezervu oproti IP66/67.
4. Zvažte expozici chemikáliím
Hodnocení IP nezahrnuje chemickou odolnost. Musíte také zajistit, aby materiály těsnění a pouzdra (např. nerezová ocel vs. ocel s povlakem vs. plast) byly kompatibilní s používanými čisticími chemikáliemi.
5. Potvrďte dokumentaci
- Vyžádejte si protokoly o zkoušce IP podle IEC 60529 nebo DIN 40050‑9
- Zkontrolujte štítky a certifikační značky (UL, TÜV, Intertek atd.)
Strukturovaná kontrola, jako je tato, zabraňuje jak nedostatečné specifikaci (vedoucí k selháním), tak nadměrné specifikaci (plýtvání rozpočtem).
IP69 není jen marketingové označení – je vázáno na formální mezinárodní standardy a testování třetí stranou . Před schválením dodavatele nebo série krytů by technické týmy měly ověřit následující.
- IEC 60529 (International) : Primární norma definující IP kódy a zkušební metody pro vnikání prachu a vody.
- ISO 20653 (Automotive/Doprava) : Rozšiřuje definice IP pro silniční vozidla a mobilní zařízení.
- DIN 40050‑9 (německá/evropská) : Definuje IP69K pro vysokotlaké mytí při vysokých teplotách, zejména v potravinářském a dopravním průmyslu.
- Certifikace laboratoří třetí strany : Potvrďte, že produkty jsou testovány akreditovanými laboratořemi (UL, TÜV, Intertek), nikoli pouze vlastními deklarovanými hodnoceními.
- Zprávy o zkouškách a označení produktů : Vyžádejte si dokumentaci, která spojuje konkrétní sérii a velikost skříně s přesnými zkušebními zprávami.
- Vhodnost materiálu a těsnění : Ujistěte se, že stupeň krytí IP69 je podporován vhodným designem těsnění, šroubením a materiálem krytu (např. nerezová ocel, plast vyztužený skelnými vlákny).
- Pokyny pro instalaci : IP hodnocení může být zrušeno nesprávnou instalací, vrtáním nebo metodami vstupu kabelů – je třeba přesně dodržovat pokyny výrobce.
Pro globální týmy sourcingu je tato pečlivost zvláště důležitá při porovnávání nabídek z různých zemí, kde se testovací postupy a kvalita dokumentace mohou značně lišit.
Na základě opakovaných rozhovorů s inženýry a nákupčími v oblasti energetiky, komunikace, průmyslové automatizace a nových energetických projektů se znovu a znovu objevují tři chyby:
1. Zacházení s IP69 jako záruka, bez ohledu na instalaci
- Úpravy na místě, jako je vrtání na místě nebo špatný výběr kabelových průchodek, mohou zcela ohrozit krytí IP69.
- Vždy se dohodněte s dodavatelem skříně na továrně vyrobených výřezech, ucpávkových deskách a doporučeném příslušenství.
2. Ignorování tepelného managementu
- Vyšší úrovně těsnění také znamenají sníženou přirozenou ventilaci.
- U skříní napájení a měničů vyhodnoťte, zda potřebujete odvzdušňovací ventily, výměníky tepla nebo utěsněná řešení chlazení, která zachovají krytí IP.
3. Přehlížející kontrola životního cyklu
- I s IP69 čelí těsnění, těsnění a panty mechanické únavě, chemickému napadení a teplotním cyklům.
- Jednoduchý plán kontrol (každých 6–12 měsíců v drsném prostředí) výrazně prodlužuje životnost a spolehlivost skříně.
Tyto poznatky se nemusí objevit v normách, ale jsou tím, co odděluje úspěšné dlouhodobé instalace od nákladných pokusů a omylů.
U projektů v oblasti distribuce energie, komunikačních sítí, průmyslové automatizace, řízení budov, skladování energie, nabíjení elektromobilů a čerpacích systémů je díky úzké spolupráci s výrobcem vašeho krytu implementace IP69 mnohem spolehlivější.
Když oslovíte dodavatele, připravte se na projednání:
- Přesné prostředí instalace (uvnitř/venku, splachovací zóny, nadmořská výška, teplotní rozsah)
- Postupy čištění (tlak, teplota, chemikálie, frekvence)
- Strategie vstupu kabelů (horní/spodní vstup, typy průchodek, děrované desky)
- Materiálové preference (třídy nerezové oceli, lakovaná ocel, hliník, technické plasty)
- Budoucí přístup pro údržbu (jak často budou dveře otevírány a kým)
Zkušený výrobce vám pak může pomoci vyvážit IP hodnocení, výběr materiálu, mechanickou konstrukci a celkové náklady na vlastnictví , spíše než jen nabízet standardní položku katalogu.
Oba nabízejí špičkovou ochranu proti prachu a vysokotlaké vodě, ale IP69K se vztahuje konkrétně na vysokotlaké vysokoteplotní čisticí trysky podle DIN 40050‑9 , zatímco IP69 obvykle odkazuje na IEC 60529 . testování V mnoha průmyslových aplikacích se překrývají, ale kritické projekty by měly potvrdit přesný použitý standard.
Ne, IP69 se zaměřuje na vodní trysky , nikoli na dlouhodobé ponoření. Pro použití pod vodou zvolte IP67 nebo IP68 , které jsou testovány v definovaných hloubkách a trváních.
Ne nutně. IP69 je lepší pro agresivní mytí , zatímco IP68 je lepší pro nepřetržité ponoření . 'Nejlepší' zcela závisí na tom, zda je vaším rizikem tlakové mytí nebo ponoření.
Krytí IP69 vyžaduje přesné těsnění, robustní konstrukci a certifikované testování , což zvyšuje náklady na materiál a inženýrství. V hygienicky kritických nebo drsných prostředích však obvykle snižují prostoje a údržbu a zlepšují celkovou návratnost investic.
I s krytím IP69 by těsnění a těsnění měla být vizuálně kontrolována každých 6–12 měsíců v náročných prostředích, zejména tam, kde se vyskytuje teplo, chemikálie nebo vibrace. Včasná detekce opotřebení zabrání neočekávaným poruchám.
1. IEC 60529 – Stupně ochrany poskytované kryty (IP kód).
2. DIN 40050‑9 – Silniční vozidla; stupně krytí (IP kód); ochrana proti čištění vysokotlakým/parním proudem.
3. ISO 20653 – Silniční vozidla – Stupně ochrany (IP-kód) – Ochrana elektrického zařízení před cizími předměty, vodou a přístupem.
