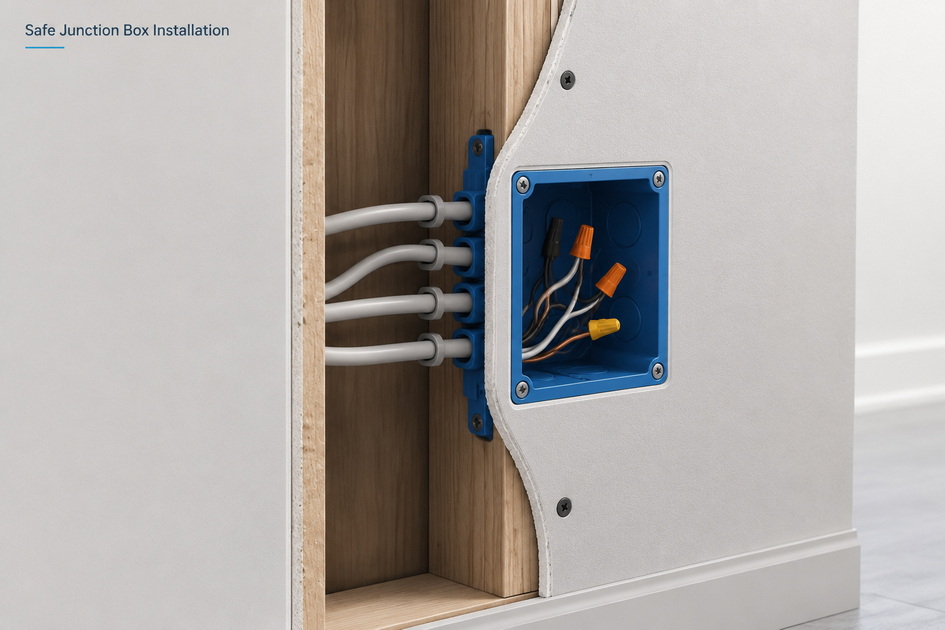

V této příručce se zaměříme na instalaci do zdi propojovací krabice v sádrokartonu s použitím typických propojovacích krabic 'stará práce/přestavba' a kovové nebo plechové skříně, kde je vytvořen výřez ve stávajících sádrokartonových stěnách. Principy platí, ať už přidáváte nový bod spojení osvětlení, rozšiřujete okruh pro zařízení chytré domácnosti nebo integrujete řídicí kabeláž pro průmyslová zařízení nebo zařízení pro elektromobily rozvětvená uvnitř sádrokartonové příčky. [fixupblueprint ]
Ve spojovací krabici jsou umístěny elektrické spoje a koncovky, takže vodiče jsou mechanicky chráněny, izolovány a přístupné pro budoucí kontrolu a údržbu. U sádrokartonu tyto krabice obvykle sedí v jedné rovině s dokončeným povrchem a v místnosti je vidět kryt nebo deska zařízení. [polycase ]
Klíčové funkce spojovací krabice v sádrokartonu zahrnují:
- Ochrana drátových spojů před fyzickým poškozením, prachem a vlhkostí. [wikihow ]
- Zadržování jisker a tepla v případě selhání připojení, což snižuje riziko požáru. [wikihow ]
- Poskytování kódově schváleného přístupového bodu pro spoje, rozšíření nebo kanály zařízení. [Viox ]
Z výrobního hlediska OEM přesně lisované plechové skříně s dobře navrženými vylamovacími otvory, zemnicími kolíky a montážními otvory pomáhají instalačním firmám rychleji a opakovatelněji dosáhnout souladu s předpisy v instalacích sádrokartonu. [pureedgelighting ]
Než se pustíme do nástrojů a kroků, je důležité pochopit, kde by se kutilství mělo zastavit.
- Vždy odpojte obvod na servisním panelu a ověřte bezkontaktním zkoušečkou napětí nebo multimetrem, než se dotknete jakéhokoli vodiče. [polycase ]
- V USA musí instalace splňovat National Electrical Code (NEC) , který vyžaduje, aby rozvodné krabice zůstaly přístupné a nebyly zakopány za sádrokartonem nebo izolací . [magnifyelectric ]
- Krabice musí mít správnou velikost pro počet a průřez vodičů (výplň krabice) a musí být instalovány se schváleným krytem. [polycase ]
Jako výrobce spolupracující s licencovanými dodavateli je naše praktické pravidlo jednoduché:
- Pokud upravujete servisní zařízení, hlavní napáječe nebo složité víceokruhové křižovatky , najměte si licencovaného elektrikáře.
- Kutilské dovednosti se obvykle omezují na jednoduchá rozšíření větví (například přidání spojovací krabice pro prodloužení provozu osvětlení), a to i tehdy, pokud to váš místní kód umožňuje. [thisoldhouse ]
- Zkoušečka napětí nebo multimetr. [wikihow ]
- Hledač hřebíků.
- Tužka a šablona (často samotná krabice).
- Pila na sádrokarton nebo klíčová dírka; ostrý nůž pro jemné ořezávání. [youtube ]
- Šroubováky (ploché a křížové).
- Odizolovače drátů a kleště pro pochůzkáře. [polycase ]
- Kabelové spony nebo schválené kabelové svorky.
- Ochranné brýle a izolované rukavice. [wikihow ]
U stávajících sádrokartonových desek obvykle používáte 'starou práci' nebo 'přestavbu' spojovací krabici s vestavěnými vyklápěcími svorkami nebo bočními oky, které uchycují zadní stranu sádrokartonu. U plechových skříní propojovacích krabic lze použít dodatečné montážní konzoly nebo šrouby do rámu. [youtube ]
Klíčová kritéria výběru:

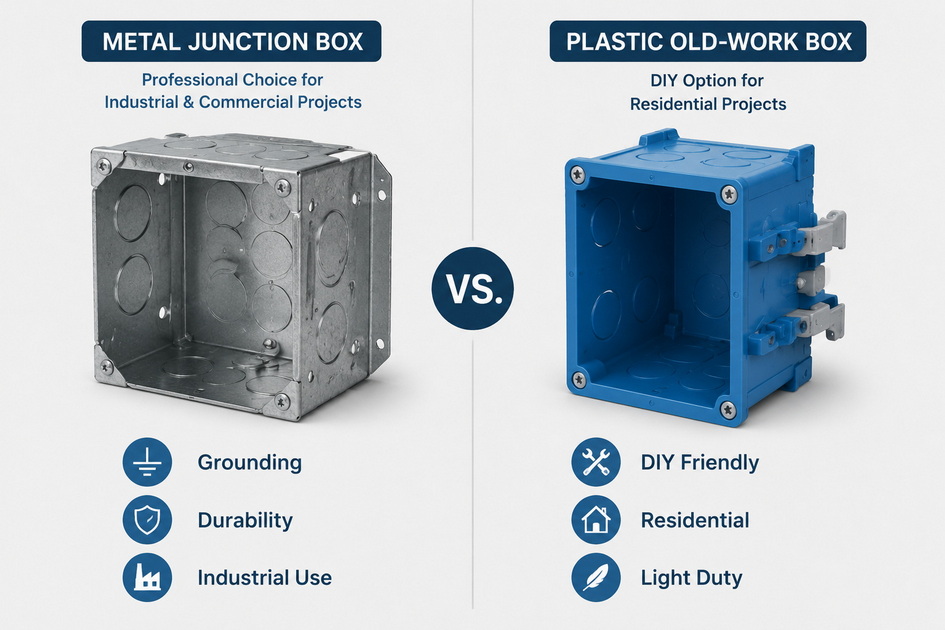

- Typ krabice :
- Plastová 'stará práce' krabice s integrovanými svorkami je běžná v obytných sádrokartonových deskách. [youtube ]
- Kovová propojovací krabice nebo plechová skříň je často preferována v průmyslovém, telekomunikačním, EV nabíjecím nebo komerčním prostředí kvůli lepšímu uzemnění, EMC a odolnosti. [pureedgelighting ]
- Velikost krabice a kapacita náplně :
- Určete objem krabice v krychlových palcích a ujistěte se, že splňuje nebo překračuje požadovanou výplň vodiče podle směrnic NEC. [polycase ]
- Jako orientační pravidlo spočítejte každý vodič a použijte objemový přídavek na základě průřezu vodiče, poté vyberte krabici větší, než je minimum , aby nedošlo k přeplnění. [wikihow ]
- Prostředí a hodnocení :
- V oblastech náchylných k vlhkosti (např. čerpací stanice, některé servisní prostory budov) používejte řádně utěsněné a korozi odolné kryty , ideálně s provedením s krytím IP. [pureedgelighting ]
Z pohledu výrobce navrhujeme skříně propojovacích krabic s jasným označením objemu, kompatibility s měřidly a vzorů vyražení, aby elektrikáři mohli na místě rychle vybrat správný model.
Dobré plánování šetří čas a zabraňuje pozdějším opravám.
1. Identifikujte účel
- Spojujete obvod , přidáváte odbočku k novým zátěžím (osvětlení, chytrá zařízení, ovládací panely) nebo přemisťujete zásuvku/spínač? [fixupblueprint ]
- Ujistěte se, že krabice zůstane po dokončení trvale přístupná – žádné zakrývání skříněmi, panely nebo pevným nábytkem. [Viox ]
2. Potvrďte umístění hřebců a překážky
- Použijte vyhledávač kolíků a klepací test k nalezení kolíků a vyhněte se jim, nebo úmyslně přiložte krabici na kolík, pokud používáte kovový kryt namontovaný na kolíky. [youtube ]
- Mějte na paměti instalatérské, HVAC a nízkonapěťové kabely za zdí, zejména v průmyslových a telekomunikačních prostředích s více službami.
3. Zkontrolujte montážní výšku a vyrovnání
- Při domácích pracích se shodujte s výškou blízkých vypínačů/zásuvek.
- V průmyslových místnostech nebo místnostech s vybavením vyrovnejte propojovací krabice s kabelovými lávkami, kanály nebo řadami panelů pro čistou a udržitelnou instalaci.
Toto je základní proces, který většina montérů dodržuje ve stávajících situacích sádrokartonu.
1. Vypněte správný jistič na servisním panelu pro okruh, na kterém budete pracovat. [polycase ]
2. Pomocí zkoušečky napětí ve stávající zásuvce, vypínači nebo kabelu ověřte, že je napájení vypnuto. [wikihow ]
3. Pro srozumitelnost pro budoucí práci označte jistič nebo panel.
Nikdy se nespoléhejte pouze na štítky; vždy otestujte napětí. [polycase ]

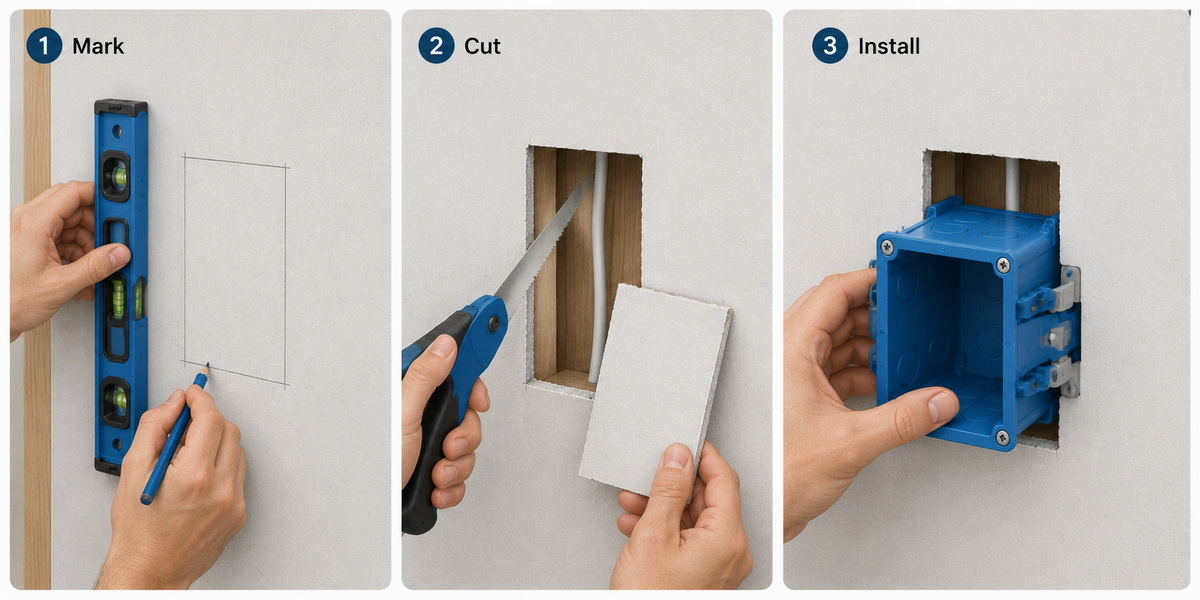

1. Přidržte spojovací krabici u sádrokartonu v požadované poloze.
2. Tužkou obkreslete krabici nebo použijte šablonu dodanou výrobcem. [fixupblueprint ]
3. Ujistěte se, že obrys je vodorovný a zarovnaný se sousedními zařízeními pomocí malé vodováhy torpéda.
U plechových skříní propojovacích krabic použijte spíše výrobce rozměry výřezu než oční bulvy z těla skříně, aby bylo zajištěno pevné a profesionální usazení.
1. Propíchněte sádrokartonovou desku uvnitř jednoho rohu obrysu pomocným nožem nebo špičkou pilky na sádrokarton. [youtube ]
2. Opatrně řežte podél obrysu a podepřete kus sádrokartonu, když se uvolní. [youtube ]
3. Zkušebně nasaďte krabici a ořízněte případná těsná místa pomocným nožem, dokud krabice těsně nezasune bez použití násilí.
U větších plechových skříní je úhledné řezání ještě důležitější, zejména ve viditelných oblastech komerčních interiérů ; montéři často bodují užitkovým nožem a dokončují řez pilou na sádrokarton pro čistší hrany.
1. Ze stávající rozvodné nebo přístrojové krabice veďte kabel skrz šachtu pro kolíky k otvoru nové rozvodné krabice. [wikihow ]
2. V případě potřeby použijte vrták k vytvoření průchozích otvorů pro čepy , dodržujte minimální vzdálenosti od okraje a požadavky normy. [thisoldhouse ]
3. Zajistěte kabel do vzdálenosti 12 palců (asi 30 cm) od propojovací krabice pomocí schválených svorek nebo popruhů, aniž byste přimáčkli plášť. [wikihow ]
V průmyslových nebo telekomunikačních aplikacích mohou být odbočné vodiče vedeny potrubím, kanálem nebo kanálem před vstupem do dutiny sádrokartonu; zajistit, aby přechod do rozvodné krabice používal správné konektory a průchodky k ochraně izolace. [pureedgelighting ]
Pro plastové krabice na staré práce :
- Otevřete vestavěné kabelové svorky nebo vylamovací otvory na zadní/boční straně krabice.
- Ujistěte se, že vnitřní upínací jazýčky nejsou poškozené a volně se pohybují. [fixupblueprint ]
Pro kovové spojovací krabice nebo plechové skříně :
- Pomocí šroubováku a kladiva vyklepejte pouze požadované vyražení . [pureedgelighting ]
- Nainstalujte schválené kabelové konektory a plastové průchodky na kovové hrany, abyste zabránili poškození vodičů. [pureedgelighting ]
- Pokud používáte kovovou krabici, připravte si zemnící pigtail k zemnícímu šroubu krabice. [wikihow ]
Z našeho výrobního hlediska navrhujeme vylamování a hrany tak, abychom minimalizovali otřepy, ale montéři by přesto měli zkontrolovat všechny hrany a v případě potřeby přidat pouzdra.
1. Zatáhněte do otvoru v krabici tolik kabelu, aby bylo alespoň 6 palců volného vodiče (nebo požadavek místního předpisu). uvnitř krabice [thisoldhouse ]
2. Protáhněte kabel(y) svorkou nebo konektorem krabice, ponechte uvnitř dostatečnou vůli.
3. Vložte krabici do otvoru pro sádrokarton.
Pro staré pracovní krabice :
- Utáhněte šrouby krabice tak, aby se vyklápěcí uši nebo svorky vyklopily a uchopily zadní stranu sádrokartonu a přitáhněte přírubu krabice těsně k povrchu stěny. [youtube ]
Pro kovové krabice namontované na čep nebo konzolu:
- Zarovnejte přední stranu krabice v rovině s hotovou rovinou stěny a poté připevněte šrouby do rámu nebo do vyhrazených montážních držáků. [pureedgelighting ]
Krabice by měla být pevná a neměla by se viklat, když na ni jemně zatáhnete nebo na ni zatlačíte.
1. Použijte odizolovací kleště k odstranění asi 19 mm (3/4 palce) izolace z každého konce vodiče. [wikihow ]
2. Seskupte vodiče stejné barvy a funkce (horký, neutrální, zemnící) dohromady.
3. Otočte vodiče pomocí kleští a zajistěte každou skupinu drátěnými maticemi správné velikosti podle tabulky velikostí výrobce matic. [wikihow ]
4. U kovových krytů připojte zemnící vodič ke krabici pomocí zemnícího šroubu a pigtailu a poté pokračujte k uzemnění obvodu. [wikihow ]
Jako osvědčený postup vidíme u profesionálních elektrikářů:
- nepřeplňujte ; Drátěnou matici v případě potřeby zvětšit na větší velikost. [wikihow ]
- Uspořádejte spoje tak, aby se úhledně složily na zadní stranu a na boky krabice a ponechaly prostor pro kryt a budoucí přístup.
1. Opatrně zatlačte spojené vodiče do krabice, aby nedošlo k ostrým ohybům nebo přiskřípnutí izolace.
2. Nainstalujte krycí desku krabice nebo zařízení, utáhněte šrouby těsně, ale ne tak pevně, abyste popraskali plast nebo deformovali kov. [thisoldhouse ]
3. Obnovte napájení jističe a otestujte svůj obvod nebo zařízení.

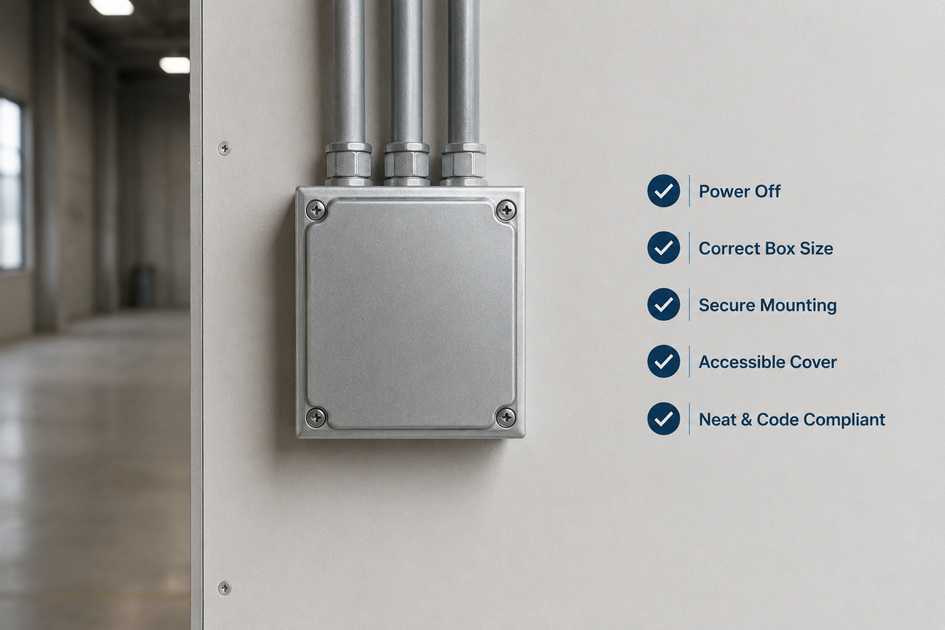

Čistě nainstalovaná spojovací krabice v sádrokartonu by měla být:
- V jedné rovině se stěnou , bez mezer kolem krytu.
- Pevně namontované , bez pohybu, když připojujete nebo odpojujete zařízení.
- Jasně označeno, pokud se ve stejné oblasti nachází více křižovatek (zejména v průmyslových nebo telekomunikačních místnostech).
Na základě zpětné vazby z terénu a komentářů uživatelů k videím a příručkám elektroinstalace se znovu a znovu objevují stejné chyby:
- Zahrabání propojovacích krabic za sádrokartonové desky nebo skříně – to je v rozporu s požadavky NEC a vytváří vážná rizika údržby a požáru. [magnifyelectric ]
- Použití poddimenzované krabice , takže vodiče a drátěné matice jsou nacpané uvnitř, což může vést k přehřátí a poškození izolace. [polycase ]
- Nedostatečná ochrana kabelů v místech, kde vstupují do kovových krabic , přeskakování správných konektorů a průchodek. [pureedgelighting ]
- Nesprávné zajištění krabice , což vede k kývání při použití zařízení nebo odpojení kabelů. [youtube ]
- Míchání průřezů vodičů nebo nesprávných typů vodičů ve stejném spoji bez správného dimenzování a nadproudové ochrany. [wikihow ]
Na straně výroby vidíme méně problémů, když si montéři vyberou dobře navržené plechové skříně , které jasně specifikují objem krabice, obsahují předzávitové uzemňovací body a jsou dimenzovány tak, aby lícovaly se standardní tloušťkou sádrokartonu (např. 12,5 mm / 1/2 palce).
Zatímco plastové krabice na staré práce jsou běžné v lehkých rezidenčních projektech, kovové nebo plechové krabice propojovacích krabic : v mnoha sektorech, v nichž obsluhujeme, jsou preferovány
- Inteligentní průmyslová výroba : Vyšší mechanická pevnost, lepší uzemnění a často kompatibilita s příslušenstvím na lištu DIN a svorkovnicemi. [pureedgelighting ]
- Telekomunikace a sítě : Robustní kryt pro nízkonapěťové napájení a strukturovanou kabeláž, často v kombinaci s hardwarem pro správu kabelů. [pureedgelighting ]
- Nabíjení elektromobilu a ukládání energie : Koordinované uzemnění, odvod tepla a podpora kabelů větších průměrů. [polycase ]
- Ovládání čerpadel a služby budov : Spolehlivá ochrana v technických místnostech, čerpacích stanicích a technických prostorách se zvýšenou vlhkostí nebo vibracemi. [pureedgelighting ]
Při instalaci těchto skříní do sádrokartonu:
- Používejte správné držáky nebo montážní čepy , nejen sádrokartonové svorky.
- Ujistěte se, že přední příruba nebo rám jsou navrženy tak, aby lícovaly se stěnou a přijaly kryt nebo dveře, které splývají s interiérem.
- Vyberte si povrchovou úpravu s práškovým nástřikem nebo korozivzdornou úpravu vhodnou pro dané prostředí.
Z hlediska instalačního technika i výrobce mají malá rozhodnutí velký rozdíl po dobu životnosti elektrického systému:
- Označte své obvody a krabice : Použijte tištěné štítky nebo gravírované značky k zaznamenání čísel obvodů, popisů zátěže a dat. To je zvláště cenné v průmyslových a telekomunikačních místnostech.
- Standardizujte velikosti krabic a montážní výšky v projektu, abyste vytvořili konzistentní, profesionální vzhled a usnadnili budoucí upgrady.
- Ponechte volnou kapacitu : Volba o něco většího krytu a ponechání místa pro budoucí vodiče může snížit přepracování při rozšiřování systémů (například přidáním nových inteligentních zátěží nebo senzorů).
- Zdokumentujte svou práci : Před zavřením otevřené krabice rychle vyfoťte. Tento vizuální záznam je mimořádně užitečný při budoucí údržbě nebo odstraňování problémů.
Společnost Ningbo Bohui Electric Co., Ltd. jako specializovaný výrobce elektrických plechových skříní spojovacích krabic navrhuje produkty na podporu bezpečných a efektivních instalací napříč:
- Rozvod energie a řízení
- Telekomunikace a sítě
- Průmyslové inteligentní výrobní systémy
- Výstavba elektrických a slaboproudých systémů
- Nové úložiště energie a infrastruktura elektromobilů
- Řídicí obvody čerpadla a HVAC
Naše skříně jsou navrženy s:
- Přesná plechová výroba pro přesné lícování se standardními rozměry sádrokartonu a rámu.
- Optimalizované vylamovací otvory a montážní vzory pro rychlou instalaci a flexibilní vedení kabelů.
- Konzistentní kvalita povrchových úprav a uzemnění vhodná pro náročná průmyslová a komerční prostředí. [polycase ]
Pokud jste dodavatel, systémový integrátor nebo OEM plánujete rozsáhlé instalace prostřednictvím sádrokartonových příček, můžeme vás podpořit zakázkovými návrhy skříní, hromadnou výrobou a technickou dokumentací šitou na míru vaší aplikaci.
Pokud plánujete instalovat propojovací krabice do sádrokartonu pro modernizaci obytných budov, průmyslovou automatizaci, telekomunikační zavádění nebo energetické projekty, výběr správné krabice propojovací krabice je stejně důležitý jako dodržování správných instalačních kroků.
- Pro inženýry a projektové manažery s námi konzultujte již ve fázi návrhu, abyste vybrali typy, velikosti a možnosti montáže, které zjednoduší práci na místě.
- Pro dodavatele elektrických zařízení a integrátory standardizujte své projekty kolem vysoce kvalitních plechových krytů propojovacích krabic, abyste zkrátili dobu instalace a zlepšili výsledky kontrol.
Kontaktujte Ningbo Bohui Electric Co., Ltd. a prodiskutujte své specifické požadavky na rozvodnou krabici a kryt a získejte technickou podporu pro váš další projekt instalace sádrokartonu.
Ne. Elektrické předpisy, jako je NEC, vyžadují, aby propojovací krabice zůstaly přístupné a nesmějí být skryty za sádrokartonovou zídkou, izolací nebo trvalým příslušenstvím. Musíte být schopni sejmout kryt a získat přístup ke spojům bez demolice zdi. [Viox ]
Pro typické obytné větve obvodů v sádrokartonu jsou běžné plastové krabice pro staré práce, které jsou při správném použití v souladu s předpisy. V průmyslových, komerčních a nových energetických aplikacích jsou často preferovány plechové kryty pro uzemnění, odolnost a integraci s jiným zařízením. [fixupblueprint ]
musíte vypočítat Výplň krabice na základě počtu a průřezu vodičů a zařízení uvnitř krabice. Každý vodič, zařízení a vnitřní svorka se započítávají do požadovaného objemu; vyberte krabici, jejíž jmenovitý objem splňuje nebo překračuje tuto hodnotu, a pokud si nejste jisti, velikost zvyšte. [polycase ]
Ano. Většina krabic na staré práce je navržena tak, aby se vešly mezi svorníky a upnuly přímo na sádrokarton. Pomocí vyhledávače šroubů umístěte krabici tak, aby nepřekážela v rámování, instalaci nebo stávající elektroinstalaci. [youtube ]
Při práci na byste si měli najmout profesionála servisním vybavení, víceokruhových spojkách nebo kritických systémech (např. nabíječky elektromobilů, průmyslové stroje, obvody pro bezpečnost života) nebo pokud si nejste jisti požadavky na kód. Elektrikář může zajistit, že typ krabice, náplň, uzemnění a způsob instalace jsou v souladu s místními předpisy. [thisoldhouse ]
